L’elettrovalvola criogenica Tork S9610.02.070T (T-CRYO103 1/2") è una valvola 2/2 vie NC per la distribuzione controllata di azoto liquido, argon e ossigeno. Ad azione diretta, funziona a partire da differenza di pressione zero. Portata Kv 12,4 l/min, classe di tenuta 6C del fluido, fino a 196 °06C del fluido. ° + Maggiori informazioni
Su ordinazione
| Peso | 0.70 kg |
Tork T-CRYO103 1/2" (S9610.02.070T) è una valvola elettromagnetica criogenica della serie S9610 progettata per il funzionamento con fluidi criogenici liquidi. Si tratta di una valvola 2/2 vie ad azione diretta normalmente chiusa (NC), che funziona già a partire da differenza di pressione nulla (ΔP = 0) e consente la distribuzione controllata di azoto liquido, argon o ossigeno a temperature estremamente basse fino a –196 °C.
La valvola è destinata a reti industriali e stazioni di riempimento che operano con gas tecnici liquidi – azoto liquido (LN₂), argon liquido (LAr) e ossigeno liquido (LOX). Trova impiego ovunque sia necessario controllare automaticamente il flusso del fluido criogenico: riempimento di recipienti in pressione e contenitori Dewar, banchi prova criogenici, linee di congelamento per l’industria alimentare o apparecchiature di laboratorio che lavorano con LN₂. Grazie alla configurazione Short Tube / Flat Sealing nella misura 1/2" e al valore di portata Kv di 12,4 l/min, la valvola copre punti di intercettazione a portata media negli impianti criogenici.

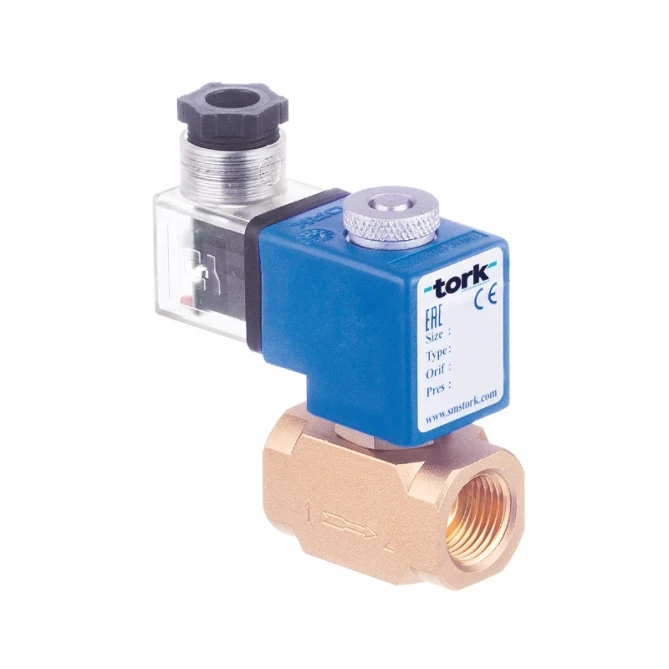

Il corpo valvola è in ottone, mentre i componenti interni (sede, nucleo, molle, tubo) sono in acciaio inox resistente agli shock termici dovuti al contatto con il fluido criogenico. La tenuta è realizzata in PTFE grafitato, che mantiene la propria tenuta anche a temperature ben al di sotto del punto di congelamento. L’esecuzione Short Tube / Flat Sealing con attacco BSP (G 1/2") garantisce un’installazione compatta negli impianti criogenici. Su richiesta, la valvola è disponibile con filettatura NPT o con bobina ATEX (antideflagrante) per ambienti con pericolo di esplosione.
Parametri tecnici (S9610.02.070T):
Sì. Secondo il datasheet del produttore, la serie S9610 è progettata per azoto liquido (–194 °C), argon liquido (–184 °C) e ossigeno liquido (–181 °C). Per applicazioni con LOX è tuttavia necessario verificare che siano rispettate le normative di sicurezza locali per l’impiego di fluidi ossidanti (il LOX è un forte agente ossidante).
La valvola S9610.02.070T è normally closed (NC) – in assenza di alimentazione rimane chiusa. Si apre quando viene applicata la tensione di alimentazione alla bobina. Questa esecuzione è standard per l’intera serie S9610. Anche la serie S9710 (Long Tube) è NC.
La valvola è ad azione diretta (direct acting) con indicazione ΔP = 0 – si apre anche con differenza di pressione nulla. Non dipende quindi dalla pressione differenziale del fluido, a differenza delle valvole di tipo semiservocomandato o servocomandato. La pressione massima di esercizio è 5 bar.
Sì, su richiesta è disponibile una bobina ATEX (antideflagrante). La zona specifica e la categoria della certificazione ATEX devono essere precisate al momento dell’ordine – il datasheet indica questa possibilità come opzione senza ulteriori dettagli sui parametri. Contattateci per maggiori informazioni.
La serie S9610 (Short Tube) ha un tubo del nucleo più corto – la lunghezza complessiva del corpo valvola è di circa 80,5 mm. La serie S9710 (Long Tube) ha un tubo prolungato (lunghezza del corpo circa 163 mm), che crea una maggiore distanza termica tra il fluido criogenico e la bobina. L’esecuzione Long Tube viene scelta dove è necessario proteggere la bobina da condensa o brina in applicazioni più gravose. Entrambe le serie sono disponibili con diametro orifizio di 3 mm per filettature da 1/8" e 1/4".
