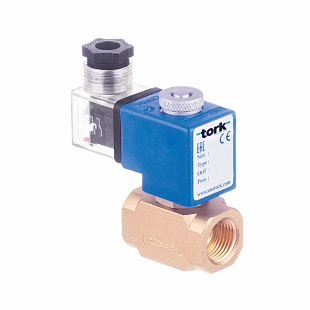

Elettrovalvola criogenica Tork T-CRYO101 1/4" 24VAC (S9610.01.030T) per il controllo del flusso di azoto liquido, argon e ossigeno. Normalmente chiusa, valvola 2/2 ad azione diretta con tenuta in PTFE, temperatura di esercizio da –196 °C a +90 °C, pressione 4 bar. Max. Maggiori informazioni
Su ordinazione
| Peso | 0.40 kg |
Tork S9610.01.030T è un'elettrovalvola criogenica per il controllo del flusso di fluidi criogenici liquidi – azoto liquido, argon liquido e ossigeno liquido. Si tratta di una valvola 2/2 vie ad azione diretta in esecuzione normalmente chiusa (NC), che non richiede una pressione differenziale minima (ΔP = 0). La valvola è progettata per applicazioni industriali con temperature del fluido estremamente basse, fino a –196 °C.
La valvola S9610.01.030T trova impiego ovunque sia necessario controllare automaticamente il flusso di liquidi criogenici: stazioni di riempimento per azoto liquido e argon liquido, laboratori e centri di ricerca che utilizzano azoto liquido, impianti medicali e farmaceutici che lavorano con ossigeno liquido o azoto liquido, nonché sistemi industriali di stoccaggio e distribuzione di gas tecnici in fase liquida. Grazie alla filettatura BSP G1/4" e alle dimensioni compatte, la valvola si integra senza problemi nelle tubazioni esistenti.
Il corpo valvola è realizzato in ottone, mentre le parti mobili interne, la sede, il tubo del nucleo e le molle sono in acciaio inox – materiali resistenti all'infragilimento alle temperature criogeniche. La tenuta è in PTFE (teflon grafitato), che mantiene la propria elasticità anche a –196 °C. L'esecuzione “Short Tube, Flat Sealing" è progettata strutturalmente per ridurre al minimo il trasferimento di calore dalla bobina al fluido criogenico. La bobina in classe di isolamento H (180 °C), con impregnazione in fibra di vetro poliestere, è dimensionata per servizio continuo (ED 100 %) e raggiunge il grado di protezione IP68.
Parametri tecnici (S9610.01.030T):
La valvola è dimensionata per azoto liquido (–194 °C), argon liquido (–184 °C) e ossigeno liquido (–181 °C). Il campo di temperatura del fluido va da –196 °C a +90 °C.
No. La valvola è ad azione diretta (Direct Acting) con pressione differenziale minima ΔP = 0, quindi si apre anche in assenza di differenza di pressione. Può funzionare nell'intervallo 0–16 bar.
L'esecuzione standard S9610.01.030T non è certificata ATEX. Il produttore offre su richiesta una versione con bobina Ex (antideflagrante) – al momento dell'ordine è necessario specificare il requisito della bobina ATEX.
La serie S9610 ha un tubo del nucleo corto (Short Tube) ed è più compatta – la lunghezza totale con filettatura G1/4" è di 80,5 mm. La serie S9710 ha un tubo del nucleo allungato (Long Tube, lunghezza 163 mm), che separa ulteriormente la bobina dal fluido criogenico e riduce l'apporto termico al liquido. La S9710 viene scelta dove è fondamentale minimizzare l'evaporazione del fluido oppure dove la configurazione costruttiva richiede una maggiore distanza della bobina dalla tubazione.
Sì. Sono disponibili di serie alimentazioni AC 12 V, 24 V, 48 V, 110 V e 230 V (15 VA) e DC 12 V, 24 V, 48 V e 110 V (18 W). La tensione viene specificata al momento dell'ordine come suffisso del codice prodotto. Su richiesta sono possibili anche altre varianti di tensione.
