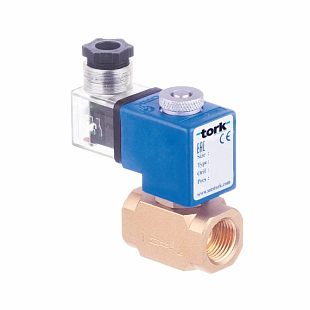

Tork S9610 T-CRYO100 è un'elettrovalvola criogenica 2/2 NC per azoto liquido, argon e ossigeno. Azionamento diretto senza differenza minima di pressione, filetto G1/8", alimentazione 24 V AC. Campo di temperatura del fluido da –196 °C a +90 °C, grado di protezione IP68. Maggiori informazioni
Su ordinazione
| Peso | 0.40 kg |
Tork S9610 T-CRYO100 1/8" 24VAC è un'elettrovalvola criogenica ad azione diretta, progettata per il funzionamento con azoto liquido, argon liquido e ossigeno liquido. La valvola è normalmente chiusa (NC), funziona senza pressione differenziale minima (ΔP = 0) ed è destinata a impianti industriali per fluidi criogenici in condizioni gravose.
La valvola trova impiego ovunque sia necessario controllare in modo affidabile il flusso di liquidi criogenici: in serbatoi e linee di distribuzione di azoto liquido, in impianti per lo stoccaggio e la distribuzione di ossigeno liquido o argon, nei criostati da laboratorio e nei sistemi di raffreddamento industriali. Grazie al principio ad azione diretta, funziona anche con pressione differenziale nulla, quindi la valvola si apre anche quando il fluido non preme sull'otturatore dall'alto. La filettatura G1/8" (BSP) consente il montaggio diretto nelle tubazioni esistenti; su richiesta è disponibile anche la versione con filettatura NPT.
I componenti interni della valvola sono in acciaio inox, la tenuta è in PTFE grafitato – materiali resistenti all'infragilimento e al ritiro a temperature fino a –196 °C. Il corpo è in ottone, l'anello di schermatura è in lega di rame secondo EN 12735-1. La versione S9610 utilizza un tubo corto con superficie di tenuta piana. La bobina soddisfa la classe di isolamento H (180 °C) ed è impregnata con fibre di vetro poliestere; il grado di protezione IP68 garantisce protezione anche in ambienti umidi.
Parametri tecnici (S9610.00.030T – 1/8", 24 V AC):
Sì. La valvola della serie S9610 è progettata per azoto liquido (–196 °C), argon liquido (–184 °C) e ossigeno liquido (–181 °C). I materiali a contatto con il fluido – acciaio inox e tenuta in PTFE – sono adatti al funzionamento con LOX (ossigeno liquido). Prima dell'impiego in una linea per ossigeno, verificare le normative di sicurezza locali per le apparecchiature LOX.
Una valvola ad azione diretta con ΔP = 0 non richiede alcuna pressione differenziale minima tra ingresso e uscita per aprirsi. Questo è fondamentale nei sistemi criogenici, dove la pressione nel serbatoio o nella tubazione può essere bassa o nulla. Le valvole indirette (servoassistite) in tali condizioni non si aprirebbero affatto.
Sì, la bobina ATEX (antideflagrante) è disponibile come versione opzionale su richiesta. Se avete bisogno della valvola per un ambiente con pericolo di esplosione, indicate questo requisito al momento dell'ordine. Verificate la specifica zona ATEX e la classificazione direttamente con il fornitore.
Entrambe le valvole condividono gli stessi parametri di base (fluido, temperature, pressioni, materiali). La differenza sta nella lunghezza del tubo: la S9610 ha un tubo corto con superficie di tenuta piana, la S9710 ha un tubo lungo con superficie di tenuta piana. Il tubo più lungo della S9710 è adatto dove è necessario separare la bobina dal corpo valvola estremamente freddo e ridurre il trasferimento di calore alla parte elettromagnetica.
