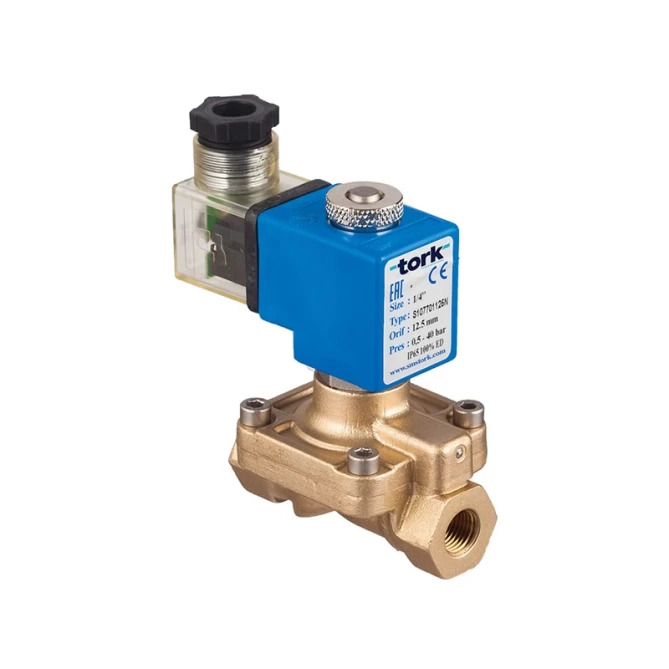

L'elettrovalvola Tork S1077 G1/4" è una valvola servoassistita, normalmente chiusa, per acqua, aria e gas. Guarnizione NBR, pressione max. 40 bar, Kv 48 l/min, alimentazione 24V DC, grado di protezione IP65. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork S1077 G1/4" NC 24V DC è un'elettrovalvola a 2 vie, servoassistita, per applicazioni industriali con acqua, aria e gas. Nello stato di riposo la valvola è chiusa e si apre quando viene applicata la tensione di alimentazione. Il corpo in ottone con componenti interni in acciaio inox e tenuta NBR è progettato per pressioni di esercizio da 0,5 a 40 bar.
La valvola S1077 è adatta per l'automazione di reti industriali di distribuzione di acqua, aria compressa e gas, dove è necessario un controllo remoto o automatico del flusso. Le applicazioni tipiche includono macchinari, circuiti pneumatici, linee di lavaggio, stazioni di prova e valvole industriali. Grazie al montaggio in qualsiasi posizione e all'attacco standard G1/4" (BSP), si integra nella maggior parte degli impianti esistenti senza modifiche.
Il corpo valvola è realizzato in ottone; i componenti interni, inclusi sede, tubo del nucleo e molle, sono in acciaio inox o ottone. La tenuta standard è in NBR (campo di temperatura da –20 °C a +80 °C); su richiesta sono disponibili versioni in EPDM (da –30 °C a +130 °C) e Viton (da –20 °C a +160 °C). L'anello di schermatura è in rame secondo EN 12735-1. La connessione filettata è BSP (G), NPT su richiesta. In opzione è possibile ordinare il trattamento superficiale Cr-Ni o il rivestimento PTFE delle superfici di contatto.
La bobina in classe di isolamento H (180 °C secondo IEC 85) con impregnazione in fibra di vetro poliestere è dimensionata per servizio continuo (ED 100 %). Il collegamento elettrico è realizzato tramite connettore a 3 poli DIN 43650 / ISO 4400 Form A per cavi con diametro di 6–8 mm. Il grado di protezione standard è IP65; IP68 su richiesta. Tensioni di alimentazione disponibili: AC 12/24/48/110/230 V, DC 12/24/48/110 V. Tolleranza di alimentazione: AC –15 %/+10 %, DC –5 %/+10 %. Su richiesta, connettore con LED o presa PWM.
Parametri tecnici – S1077.01 (G1/4", NC, 24V DC):
La valvola può essere montata in qualsiasi posizione senza influire sul funzionamento. L'unica condizione è che la bobina sia orientata verticalmente: ciò garantisce il corretto funzionamento del meccanismo pilota e la dissipazione del calore della bobina.
S1077 è normalmente chiusa (NC): senza alimentazione la valvola è chiusa e si apre quando viene alimentata. S1078 è normalmente aperta (NO): senza alimentazione il flusso passa e, applicando corrente, la valvola si chiude. La scelta dipende dal requisito di sicurezza dell'impianto: la versione NC è adatta dove si desidera interrompere il flusso in caso di mancanza di corrente.
Sì, il produttore raccomanda il funzionamento con un filtro in ingresso. Le valvole servoassistite sono sensibili alle impurità presenti nel fluido, che possono ostruire il canale pilota e causare malfunzionamenti o perdite. La filtrazione consigliata dipende dal fluido e dalle condizioni di installazione; in caso di dubbio, scegliere un filtro con grado di filtrazione di 100–150 µm.
La versione standard S1077 non è certificata per ambienti ATEX. Su richiesta è tuttavia disponibile una bobina in esecuzione ATEX (exproof); al momento dell'ordine è necessario specificare la zona e il gruppo di esplosione. Questa variante deve essere ordinata come configurazione non standard direttamente presso il fornitore.
La tenuta standard in NBR è adatta per acqua, aria e numerosi gas fino a +80 °C. Per vapore o acqua calda oltre 80 °C utilizzare la versione EPDM (fino a +130 °C). Per prodotti petroliferi, carburanti o sostanze chimiche aggressive scegliere Viton (fino a +160 °C). La variante di tenuta viene definita al momento dell'ordine: il codice identificativo fa parte del codice prodotto.
