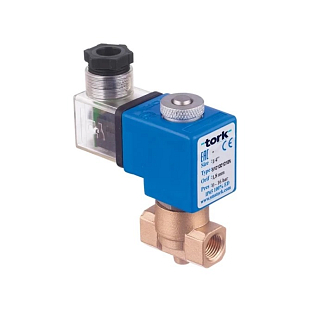

L'elettrovalvola Tork S1014 G1" è una valvola a due vie normalmente aperta, servoassistita, per acqua e liquidi. Quando viene alimentata a 24 VAC, si chiude. Pressione 0,5–40 bar, Kv 90 l/min. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Peso | 0.00 kg |
Tork S1014 G1" 24VAC NO è un'elettrovalvola a 2 vie servoassistita per acqua e liquidi con corpo in ottone, progettata per impianti industriali e tecnici. La valvola è normalmente aperta (NO): in stato di riposo, senza alimentazione, rimane aperta e con l'applicazione della tensione di 24 VAC si chiude. Il campo di pressione di esercizio è 0,5–40 bar, il coefficiente di portata Kv raggiunge 90 l/min.
La valvola trova impiego ovunque sia necessario mantenere il flusso del fluido in caso di interruzione dell'alimentazione, cioè dove lo stato di sicurezza è “aperto”. Tipicamente si tratta di circuiti industriali di raffreddamento, distribuzioni idriche nel settore meccanico, irrigazione agricola o linee tecnologiche per il trattamento dei liquidi. È adatta a progettisti e tecnologi che necessitano di una valvola a 2 vie affidabile nella dimensione nominale DN25 (G1") con attacco BSP e connettore standard DIN 43650.
Il corpo valvola è realizzato in ottone, i componenti interni e le molle sono in acciaio inox e ottone, l'anello di schermatura è in rame (EN 12735-1). La tenuta standard è in NBR (–20 fino a +80 °C); su richiesta sono disponibili EPDM, Viton o PTFE per una maggiore resistenza termica fino a +160 °C. La bobina in classe di isolamento H (180 °C) funziona con servizio continuo ED 100% ed è incapsulata in fibre di poliestere rinforzate con vetro. Grado di protezione IP65 secondo ISO 60529, su richiesta IP68. Collegamento elettrico tramite connettore a 3 poli DIN 43650 (ISO 4400 / EN 175301-803 Form A), diametro cavo 6–8 mm. Dimensioni del corpo (G1"): lunghezza 113 mm, altezza 85 mm, larghezza incl. bobina 112,5 mm.
Parametri tecnici della valvola S1014.05.170 G1" NO:
La valvola S1013 è normalmente chiusa (NC): senza alimentazione il flusso è bloccato, con l'applicazione della tensione si apre. La valvola S1014 è normalmente aperta (NO): senza alimentazione il fluido scorre liberamente, l'alimentazione chiude la valvola. La scelta dipende da quale stato sia sicuro in caso di mancanza di corrente: dove il flusso deve continuare (raffreddamento, bypass di emergenza), scegliere NO; dove lo stato sicuro è “chiuso” (intercettazione, dosaggio), scegliere NC.
S1014 G1" è una valvola servoassistita (pilot operated, ΔP = 0,5 bar). Per un'apertura e una chiusura affidabili necessita di una differenza di pressione tra ingresso e uscita di almeno 0,5 bar. Se la pressione differenziale è inferiore o nulla (ad es. impianti a gravità, sistemi con pressione bilanciata), è necessario scegliere una variante ad azione diretta con ΔP = 0. Per le dimensioni G1/8" e G1/4", Tork offre la valvola ad azione diretta S1013, che funziona a partire da pressione zero.
La tenuta standard in NBR sopporta temperature del fluido da –20 a +80 °C ed è adatta per acqua, aria e oli minerali. Per acqua calda e vapore fino a +130 °C utilizzare la variante con tenuta EPDM. Per oli, carburanti e liquidi chimicamente aggressivi fino a +160 °C è adatto il Viton. Per fluidi fortemente corrosivi o molto puri (alimentare, chimico) è disponibile il PTFE (–10 fino a +160 °C). Il tipo di tenuta va specificato al momento dell'ordine.
La versione standard della valvola S1014 non è certificata per ambienti esplosivi. Tork offre su richiesta una bobina in versione ATEX (Ex). Se si installa la valvola in un ambiente con pericolo di esplosione (zone ATEX), è necessario specificare esplicitamente questa variante al momento dell'ordine: la bobina standard IP65 non è sufficiente per queste applicazioni.
