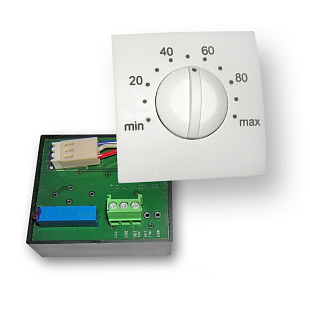

Controllore interno che fornisce un'uscita di tensione lineare nel range di 0 ÷ 10 VDC, che dipende dalla rotazione della rotella di regolazione. L'elettronica è composta da due parti: l'elemento di controllo con rotella su un circuito stampato e la parte principale con morsettiere in una scatola di installazione. Il collegamento è realizzato tramite un cavo piatto. Il dispositivo è destinato ad ambienti chimicamente non aggressivi senza necessità di operazioni o manutenzione.

Parametri tecnici

• Alimentazione: 15...30 VDC
• Consumo: circa 5 mA
• Segnale di uscita: 0...10 V
• Impedenza di carico: > 50 kΩ
• Protezione: IP40

Condizioni operative

• Temperatura di lavoro: -30...50 °C
• Umidità relativa: < 95 % (senza condensa)

Morsettiere

• Tipo: CPP, cavi max. 1 mm²
• Morsetto 1: alimentazione Ucc
• Morsetto 2: GND
• Morsetto 3: uscita 0 ÷ 10 V
