Il dispositivo è destinato alla misurazione dell'energia nei circuiti di riscaldamento o raffreddamento. Il dispositivo è certificato secondo MID per applicazioni di riscaldamento e soddisfa i requisiti della norma EN1434. Consente la comunicazione tramite BACnet, Modbus o MP-Bus e può essere alimentato tramite PoE. La configurazione avviene tramite l'app Belimo Assistant o il server web.

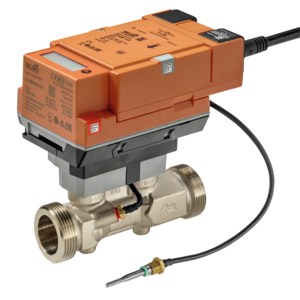

Il misuratore di energia termica è composto da una parte per la misurazione della quantità, elettronica di valutazione e due sensori di temperatura. Un sensore di temperatura è integrato nel sensore di flusso, mentre l'altro sensore di temperatura è installato come sensore esterno. Il dispositivo determina l'energia termica fornita ai consumatori tramite il circuito di riscaldamento o ottenuta dallo scambiatore di calore tramite il circuito di raffreddamento dal flusso volumetrico e dalla differenza di temperatura tra mandata e ritorno. Può essere installato sia sul sistema di ritorno che su quello di mandata delle tubazioni.

Parametri tecnici

• Flusso nominale (qp): 1,5 m³/h
• Flusso massimo (qs): 3 m³/h
• Gamma di tensione: AC/DC 24 V
• Temperatura operativa del liquido: 0...120°C
• Grado di protezione: IP54 (modulo logico), IP65 (modulo sensore)

Opzioni di comunicazione

• Supporto BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
• Possibilità di connessione al Belimo Cloud
• Configurazione tramite NFC e app Belimo Assistant

Altre caratteristiche

• Certificazione MID secondo la direttiva 2014/32/EU
• Possibilità di alimentazione tramite PoE
• Display LCD per la visualizzazione dei valori
