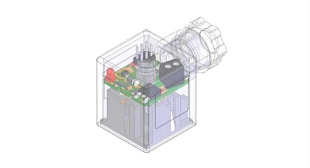

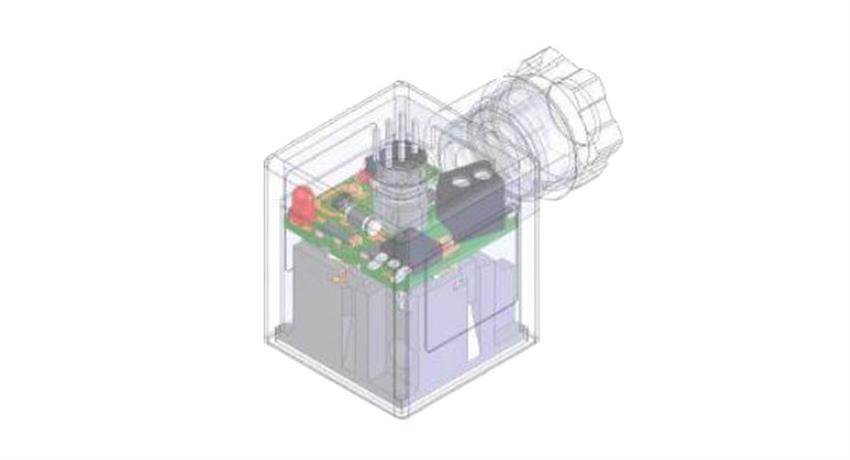

PWM (Modulazione a Larghezza di Impulso) il connettore fornisce risparmio energetico e prolunga la durata della bobina. Il connettore riceve la tensione completa per alimentare l'elettromagnete. Dopo un intervallo di tempo trascorso, il circuito riduce la tensione completa a una tensione inferiore per risparmiare energia. Ciò riduce la temperatura della bobina, prolungandone la durata. La riduzione della potenza è ottenuta tramite impulsi con modulazione regolabile della tensione di uscita.

L'installazione del ponticello consente di raggiungere l'impostazione desiderata del risparmio energetico.
Se non è installato alcun ponticello, si ottiene la massima quantità di risparmio energetico. (Segnale PWM = 1 × Acceso, 8 × Spento)
Se sono installati tutti e tre i ponticelli, il risparmio energetico è minimo. (Segnale PWM = 8 × Acceso, 1 × Spento)

Parametri tecnici

Corrente massima: Imax = 1 A
Ritardo: 175 ms
Frequenza di commutazione: 3,1 kHz @ 24V DC
Sensibilità alla polarità: Sì
Protezione contro le sovratensioni: No
