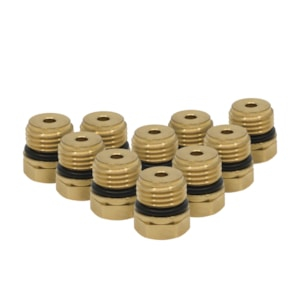

Il connettore del tubo impulsivo 003Z4098 è un accessorio per Danfoss ASV-BD. Serve per il collegamento del tubo impulsivo, che connette la valvola partner ASV-BD con il regolatore di pressione differenziale ASV-PV. Maggiori informazioni
Su ordinazione
| Peso | 0.01 kg |
Il connettore per tubo capillare Danfoss (003Z4098) è un accessorio di installazione per la valvola partner ASV-BD. Consente il collegamento del tubo capillare alla valvola ASV-BD sulla tubazione di mandata, chiudendo così il circuito di controllo idraulico necessario per il bilanciamento automatico degli impianti di riscaldamento o raffrescamento con il sistema Danfoss ASV.
Il connettore 003Z4098 fa parte del sistema Danfoss ASV – impianti idronici a bilanciamento automatico per riscaldamento e raffrescamento a due tubi. Il gruppo ASV è composto dal regolatore di pressione differenziale ASV-PV installato sulla tubazione di ritorno e dalla valvola partner ASV-BD sulla tubazione di mandata. Entrambe le valvole sono collegate tramite un tubo capillare (G 1/16 A), attraverso il quale l’ASV-PV rileva la pressione sul lato di mandata e mantiene costante la pressione differenziale nella colonna montante o nel ramo. Il connettore 003Z4098 consente il corretto collegamento del tubo capillare al corpo della valvola ASV-BD. Trova impiego nell’installazione di nuovi impianti, nel prolungamento del tubo capillare o come ricambio in caso di intervento di assistenza.
Il connettore è destinato alla valvola partner Danfoss ASV-BD nelle dimensioni da DN 15 a DN 50. La valvola ASV-BD viene installata sulla tubazione di mandata e, insieme al regolatore ASV-PV sulla tubazione di ritorno, costituisce un gruppo completo per il bilanciamento idraulico automatico. Si consiglia di verificare la compatibilità con altri tipi di accessori (ad es. per LENO MSV-BD) nella relativa scheda tecnica Danfoss.
Il tubo capillare (G 1/16 A) trasmette il segnale di pressione dalla tubazione di mandata alla membrana del regolatore ASV-PV posizionato sulla tubazione di ritorno. Grazie a questo segnale, l’ASV-PV mantiene automaticamente costante la pressione differenziale nel ramo o nella colonna montante indipendentemente dalle variazioni di portata nell’impianto – principio base del bilanciamento idraulico dinamico secondo DIN 18380. Il connettore 003Z4098 garantisce un collegamento corretto e a tenuta del tubo al corpo della valvola ASV-BD.
Nella confezione della valvola ASV-PV è normalmente incluso un tubo capillare della lunghezza di 1,5 m. Il connettore 003Z4098 viene ordinato separatamente – come accessorio supplementare per il montaggio o come ricambio per la manutenzione. Danfoss offre tubi capillari anche nelle lunghezze di 2,5 m e 5 m, per i quali un connettore correttamente scelto sul lato ASV-BD è indispensabile.
