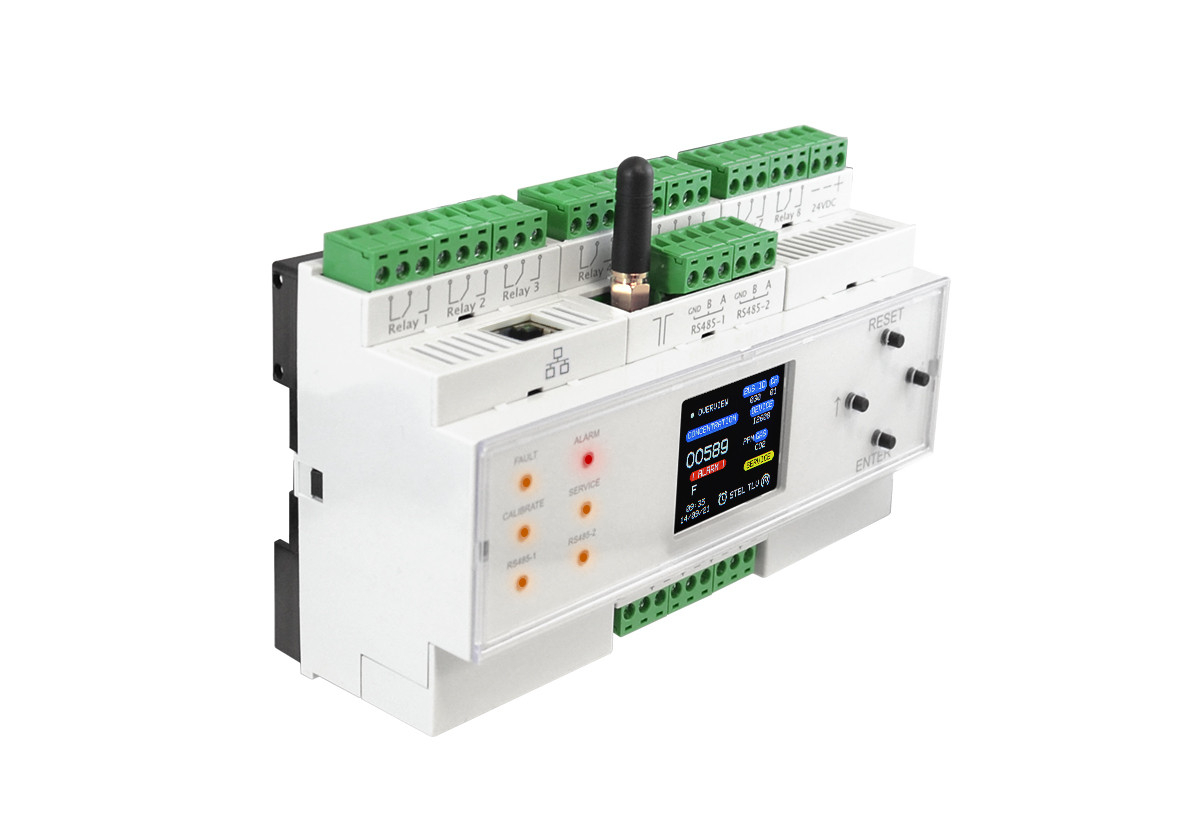

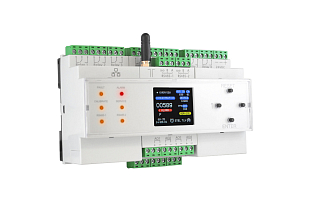

L'unità di controllo Evikontroll μGas E871C è progettata per monitorare le concentrazioni di gas e rilevare perdite in diversi tipi di operazioni. Il sistema supporta il collegamento fino a 32 sensori di gas tramite rete RS-485, consentendo una gestione centralizzata e un controllo efficiente.

All'apparecchio possono essere collegati non solo rilevatori di gas, ma anche sensori di temperatura e umidità, permettendo un monitoraggio completo di tutti i fattori critici nell'operazione. L'unità di controllo dispone di 4 uscite analogiche che possono mostrare la concentrazione complessiva di gas nell'area, facilitando il monitoraggio dei livelli di diversi gas nell'ambiente. Inoltre, sono disponibili ingressi digitali per ulteriori automazioni e connessioni con altri sistemi.

Il dispositivo è dotato di un server web integrato per una facile configurazione, manutenzione e calibrazione. Grazie alla connessione WiFi, è possibile monitorare e modificare le impostazioni del dispositivo da remoto tramite PC, tablet o telefono cellulare. Tuttavia, non si tratta di una soluzione Cloud, ma il collegamento a μGas E871C avviene tramite un indirizzo IP fisso.

Caratteristiche principali:

• Supporto fino a 32 sensori di gas tramite ModBus RTU RS-485.
• Controllo fino a 8 gruppi di ventilazione basato sull'umidità.
• 8x Uscita relè SPDT per singoli livelli di allarme
• 4x Uscite analogiche 4-20mA per controllo continuo della ventilazione
• 4x Ingresso digitale per pulsanti esterni e informazioni sull'alimentazione
• 1x ModBus RTU RS-485 Master per il collegamento dei sensori
• 1x ModBus RTU RS-485 Slave per il collegamento a un sistema superiore
• Connettività Wi-Fi e supporto per dispositivi mobili.
• Possibilità di espansione con moduli analogici, relè e luminosi.

Parametri tecnici:

• Alimentazione: 24 VDC / 1,0 A.
• Dimensioni: 90 x 157 x 58 mm.
• Temperatura di esercizio: -20 a +65 °C.
• Display: LCD 1,8”.
• Registrazione dati: 30 giorni con intervallo di salvataggio di 15 minuti.

L'unità di controllo µGas E871C rappresenta una soluzione flessibile e moderna per il monitoraggio sicuro dei gas con possibilità di gestione remota e ampliamento secondo le esigenze del progetto.

Impostazioni allarmi

Gli utenti possono impostare 3 livelli di allarme indipendenti e scegliere la logica del relè specifica che verrà utilizzata per ciascun livello.

Oltre a questi livelli, nel sistema sono preimpostati anche allarmi speciali per:

• Limite di esposizione a breve termine (STEL – media su 15 minuti)
• Limite di esposizione a lungo termine (TWA – media su 8 ore)

Relè ed espansioni

Il dispositivo è dotato di 8 relè indipendenti di tipo SPDT, che l'utente può configurare individualmente per tutti gli allarmi impostati.

Modulo relè di espansione E125-8R

Il numero di relè di uscita può essere aumentato collegando fino a 3 unità della serie E7125-8R tramite bus RS-485. Ogni unità di espansione E7125-8R è anch'essa dotata di 8 relè indipendenti di tipo SPDT.

Uscite analogiche

Evikontroll μGas offre 4 uscite analogiche che possono essere impostate per visualizzare il livello complessivo di concentrazione di gas nel gruppo. Gli utenti possono configurare più canali in un'unica uscita analogica, e l'unità di controllo mostrerà il valore massimo delle concentrazioni misurate di diversi gas secondo il loro intervallo di misurazione.

In questo modo, gli utenti possono facilmente monitorare il livello complessivo di diversi gas nell'ambiente nell'intervallo 4–20mA e controllare continuamente l'inverter del sistema di ventilazione.

Ingressi digitali

Evikontroll μGas è dotato di 4 ingressi digitali che possono essere utilizzati sia come reset remoto del sistema, sia per attivare uno stato di guasto tramite contatti senza tensione.

Ad esempio, nel caso di alimentazione dell'unità di controllo tramite UPS, è possibile collegare il contatto di segnalazione UPS per il funzionamento a batteria e garantire che l'unità di controllo attivi intenzionalmente il segnale di guasto tramite relè.

Impostazioni

L'unità di controllo Evikontroll μGas E871C viene fornita con firmware preinstallato ed è pronta per essere configurata dall'utente. Le impostazioni sono fornite in lingua inglese e sono accessibili secondo il manuale allegato. Anche se il processo di configurazione è piuttosto intuitivo, offriamo la possibilità di ordinare una preconfigurazione presso di noi. In caso di interesse, dopo l'ordine vi chiederemo di compilare un modulo, sulla base del quale effettueremo la configurazione dell'unità Evikontroll μGas E871C. Questo servizio è a pagamento. Per ulteriori informazioni e ordini, non esitate a contattarci.

Topologia di connessione

Quando si collega l'unità di controllo Evikontroll μGas E871C, sono disponibili due opzioni. La scelta della connessione appropriata dipende dai requisiti specifici dell'applicazione e dal numero di sensori collegati. La connessione a bus è ideale per nuove installazioni, poiché offre una semplice implementazione e rappresenta una soluzione economica, soprattutto in termini di cablaggio. Al contrario, la connessione a stella è più spesso utilizzata nelle ristrutturazioni, quando è necessario integrare il cablaggio esistente di un sistema di rilevamento più vecchio. Prima di utilizzare il cablaggio esistente, è necessario eseguire una revisione per garantire che sia compatibile con il segnale analogico 4-20mA.
