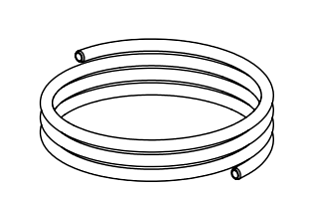

Sì, un capillare Ø6 mm / 1,2 m è fornito di serie con ogni regolatore DA 516. Questo articolo (cod. art. 52759215) si acquista come ricambio in caso di danneggiamento o smarrimento del capillare originale, oppure se si necessita di un pezzo separato per un diverso percorso di installazione.

Sul lato del regolatore DA 516 è montato in fabbrica un raccordo R1/8. Per il collegamento del capillare Ø6 mm si utilizza il raccordo R1/4 (cod. art. 52759201), incluso nella fornitura del DA 516. All’altra estremità, il capillare si collega alla valvola di bilanciamento STAD mediante kit di collegamento (cod. art. 52762006 per G1/2 oppure 52762106 per G3/4). Per il collegamento alla valvola STAF o STAF-SG è previsto un connettore con intercettazione (cod. art. 52265209 per DN 20–50). Il capillare deve essere installato prima del primo riempimento dell’impianto.

Sì. Se la valvola di bilanciamento STAD o STAF non fa parte dell’installazione, l’altra estremità del capillare può essere collegata direttamente alla tubazione tramite un rubinetto di intercettazione. È sempre consigliabile inserire una valvola di intercettazione, poiché consente di scollegare il capillare senza dover svuotare l’intero impianto.

Il capillare Ø6 mm / 1,2 m è destinato a tutte le varianti del regolatore DA 516 nella gamma DN 15–50, indipendentemente dal campo di regolazione della pressione differenziale (5–30 kPa, 10–60 kPa, 10–100 kPa oppure 60–150 kPa) e indipendentemente dal fatto che il regolatore sia dotato o meno di prese di misura.
