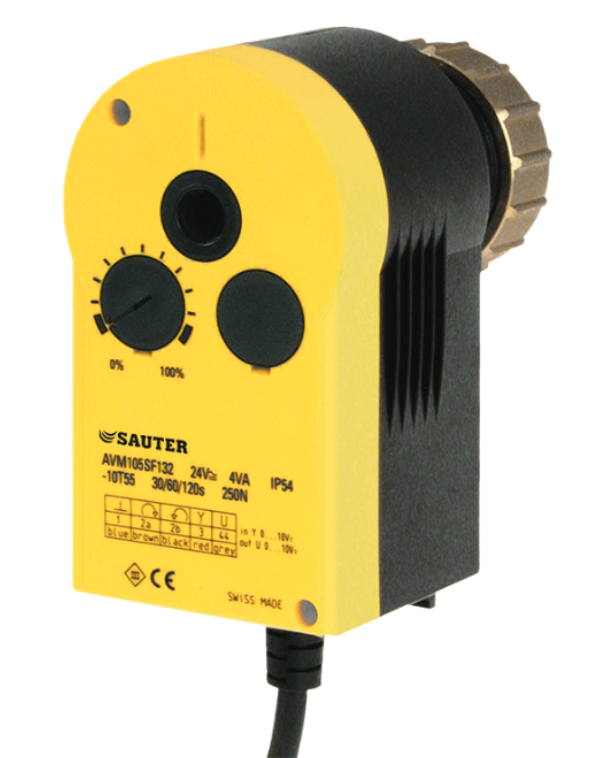

Attuatore per valvole a 2 e 3 vie con uscita continua o discontinua. L'attuatore contiene un motore passo-passo controllato da un'unità elettronica SUT (Sauter Universal Technology) e dispone di una trasmissione esente da manutenzione e di uno spegnimento elettronico dipendente dalla forza. Riconosce automaticamente il segnale di controllo utilizzato (continuo/interruttore). È possibile impostare una caratteristica lineare o equipercentuale. L'attuatore si adatta automaticamente al valore della corsa della valvola. Per il montaggio è disponibile un dado in ottone. L'installazione è possibile dalla posizione verticale eretta a quella orizzontale.

Caratteristiche

• alimentazione 24 VAC/VDC.
• temperatura massima del fluido 100 °C
• temperatura ambiente -10...55 °C
• umidità ambiente 5...95 % u.r.
• protezione IP54
• tempo di risposta 200 ms
• corsa 8 mm
• forza di regolazione 500 N
• tempo di regolazione 35/60/120 s

Funzioni

A seconda del tipo di collegamento, l'attuatore può essere utilizzato come continuo 0...V, come 2P o come 3P.

Come 2P

L'attuatore è alimentato dai fili blu (MM) e nero (02). Collegando il filo marrone (01), si apre il ramo di regolazione della valvola. Se l'alimentazione viene scollegata, l'attuatore si sposta nella posizione finale opposta e chiude la valvola. Si consiglia di isolare i fili non utilizzati (03, 05) per evitare il contatto con gli altri.

Come 3P

L'attuatore è alimentato dai fili blu (MM) e marrone (01), oppure blu (MM) e nero (02). Attraverso l'asta, agisce sulla valvola e la apre quando c'è tensione sul filo marrone. Se il circuito è chiuso attraverso il filo nero, l'attuatore chiude la valvola. In caso di sovraccarico o se l'attuatore si trova nelle posizioni finali, il motore viene scollegato elettronicamente. Si consiglia di isolare i fili non utilizzati (03, 05) per evitare il contatto con gli altri.

Come continuo 0...10 V

L'attuatore è controllato da un regolatore di posizione integrato in base al segnale y.

Direzione di azione 1: tensione sul filo marrone (01) - con l'aumento del segnale di controllo, l'asta si estende e apre la valvola.

Direzione di azione 2: tensione sul filo nero (02) - con l'aumento del segnale di controllo, l'asta si ritrae e chiude la valvola.

Il punto iniziale e l'intervallo del segnale di controllo sono impostati in modo permanente. Per impostare intervalli parziali, è possibile acquistare accessori che consentono di regolare l'intervallo e la direzione di azione del segnale di controllo.

Dopo una regolazione manuale o in caso di interruzione dell'alimentazione per più di 5 minuti, l'attuatore si resetta automaticamente (AVM105 35 s, AVM115 60 s).

Dopo l'applicazione della tensione, il motore passo-passo si sposta nella posizione finale della valvola e la chiude. In base alla tensione di controllo, è possibile ottenere qualsiasi corsa tra 0 e 8 mm.

Se il segnale di controllo nella direzione di azione 1 viene interrotto, la valvola si chiude completamente.

Adatto per valvole a 2 e 3 vie delle serie:

• VUN/BUN
• VUD/BUD
• VUE/BUE
