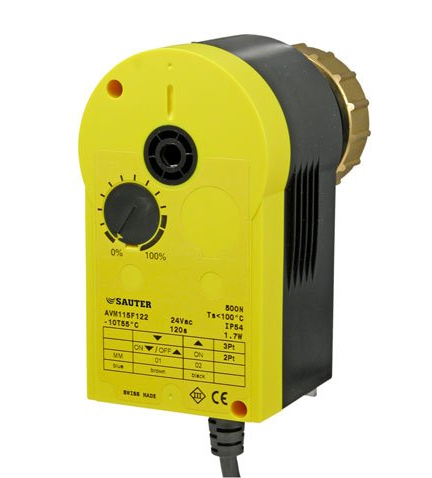

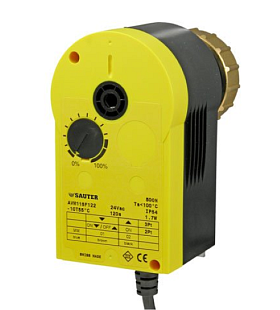

Attuatore per valvole di regolazione con uscita discontinua. L'attuatore è composto da un involucro in plastica autoestinguente a due pezzi e un motore sincrono che include elettronica di controllo e spegnimento, trasmissione esente da manutenzione e frizione magnetica. I sensori elettronici monitorano se l'attuatore si trova in posizione finale, mentre un timer consente di spegnere il motore dopo un tempo prestabilito. Il montaggio con la valvola è assicurato da una staffa in plastica e un dado di raccordo in ottone. L'attuatore può essere installato in posizioni: verticale eretta fino a orizzontale.

Caratteristiche

• controllo a due o tre punti (2/3P)
• alimentazione 230 VAC
• temperatura massima del fluido 100 °C
• temperatura ambiente -10...55 °C
• umidità ambiente 5...95 % u.r.
• protezione IP54
• tempo di risposta 200 ms
• corsa 8 mm
• forza di regolazione 500 N
• tempo di regolazione 120 s

Funzioni

Quando l'attuatore è collegato alla tensione, inizia ad agire sulla valvola tramite il componente di collegamento (asta).

Con controllo a due punti:

• Con tensione sul filo blu (MM/N) e sul filo marrone (01), l'asta si estende e apre la valvola
• Con tensione sul filo blu (MM/N) e disconnessione del filo marrone dalla tensione (01), l'asta si ritrae e chiude la valvola

Nel controllo a due punti, il filo nero è sempre sotto tensione.

Con controllo a tre punti:

• Con tensione sul filo blu (MM/N) e sul filo marrone (01), l'asta si estende e apre la valvola
• Con tensione sul filo blu (MM/N) e sul filo nero (02), l'asta si ritrae e chiude la valvola

Il cambio di direzione della corsa nel controllo a tre punti avviene invertendo il collegamento dei fili.

Adatto per valvole delle serie:

• VXN/BXN
• VUD/BUD
• VUE/BUE
