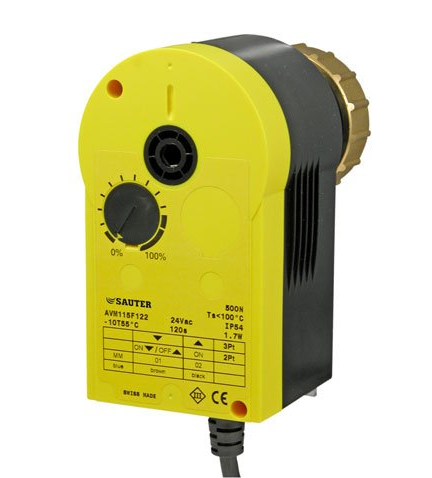

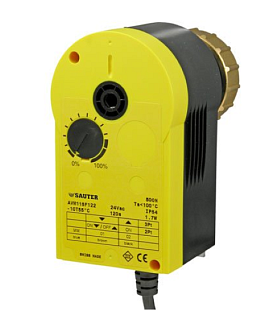

Servocomando per valvole di regolazione con uscita non continua. L’attuatore è composto da un involucro in due parti in plastica autoestinguente e da un motore sincrono che include elettronica di comando e di disinserimento, trasmissione esente da manutenzione e giunto magnetico. I sensori elettronici controllano che l’attuatore non si trovi in posizione di fine corsa; un interruttore temporizzato consente di spegnere il motore dopo un determinato tempo. Il montaggio sulla valvola è assicurato da una staffa in plastica e da un dado girevole in ottone. L’attuatore può essere installato nelle seguenti posizioni: verticale diritta fino a orizzontale.

Caratteristiche

• comando a due punti o a tre punti (2/3P)
• alimentazione 24 VAC
• temperatura max. del fluido 100 °C
• temperatura ambiente -10...55 °C
• umidità ambiente 5...95 % U.R.
• grado di protezione IP54
• tempo di risposta 200 ms
• corsa 8 mm
• forza di azionamento 250 N
• tempo di manovra 120 s

Funzione

Quando il servocomando viene alimentato, l’attuatore inizia ad agire sulla valvola tramite l’elemento di collegamento (stelo).

Con comando a due punti:

• Con tensione sul conduttore blu (MM/N) e sul conduttore marrone (01), lo stelo fuoriesce e apre la valvola
• Con tensione sul conduttore blu (MM/N) e con il conduttore marrone scollegato dalla tensione (01), lo stelo rientra e chiude la valvola

Con comando a due punti, il conduttore nero è sempre sotto tensione.

Con comando a tre punti:

• Con tensione sul conduttore blu (MM/N) e sul conduttore marrone (01), lo stelo fuoriesce e apre la valvola
• Con tensione sul conduttore blu (MM/N) e sul conduttore nero (02), lo stelo rientra e chiude la valvola

Nel comando a tre punti, l’inversione del senso della corsa avviene scambiando il collegamento dei conduttori.

Adatto per valvole delle serie:

• VXN/BXN
• VUD/BUD
• VUE/BUE
