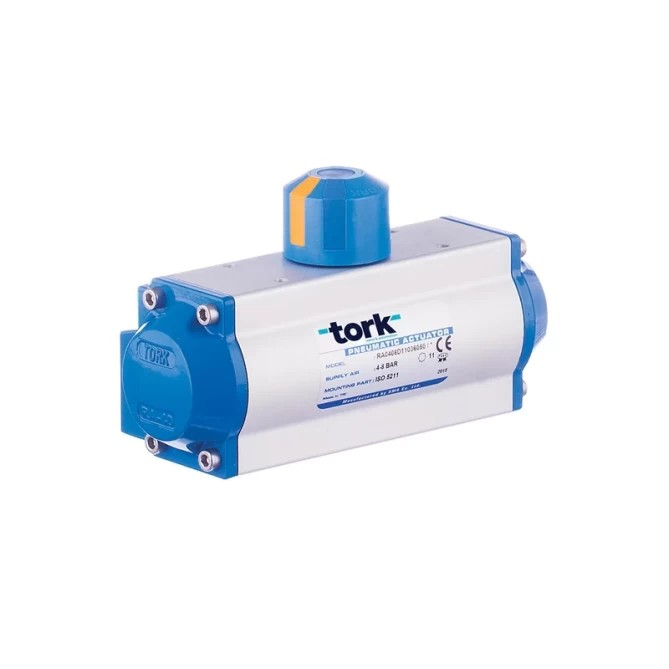

L’attuatore pneumatico TORK RA60 SR è un attuatore a un solo effetto (a molla) a quarto di giro per valvole a sfera e valvole a farfalla. In caso di mancanza d’aria, la molla lo chiude. Coppia 25,6 Nm a 6 bar, ISO 5211. Maggiori informazioni
Questo prodotto non è più disponibile perché è stato sostituito da un nuovo modello.
Visualizza il nuovo modello| Tempo di apertura/chiusura (s) | 0,33...0,38 s |
| Connessione valvola ISO5211 | F04/F05/F07 |
| Coppia di torsione | 25 Nm |
| Temperatura del fluido | -10...80 °C |
| Peso | 2.00 kg |
TORK RA60 SR è un attuatore pneumatico rotativo a un quarto di giro, a semplice effetto (con ritorno a molla), di tipo rack & pinion (cremagliera e pignone) per l’automazione di valvole a sfera, valvole a farfalla e serrande VZT. In caso di interruzione dell’alimentazione di aria compressa, la molla integrata riporta la valvola nella posizione di sicurezza senza necessità di energia esterna.
L’attuatore TORK RA60 SR viene utilizzato per l’automazione di valvole a sfera e valvole a farfalla in impianti tecnologici e industriali, ovunque sia richiesta una funzione di sicurezza (fail-safe) in caso di mancanza di aria compressa o di alimentazione elettrica della valvola di comando. Trova impiego anche nei sistemi di riempimento e nelle applicazioni medicali (produzione di maschere, apparecchi di ventilazione).
La versione a semplice effetto (SR) contiene un set di molle precaricate che, in caso di perdita della pressione dell’aria, riportano automaticamente la valvola nella posizione iniziale. Questa soluzione viene utilizzata nei sistemi in cui è richiesta una risposta di sicurezza senza dipendere da una fonte di energia esterna.
Il collegamento alla valvola è conforme alla norma ISO 5211 (versione flangiata F04/F05/F07), mentre il collegamento dell’elettrovalvola, del sensore di posizione e del posizionatore è realizzato secondo lo standard Namur VDI/VDE 3845. Grazie a ciò, l’attuatore può essere abbinato ad accessori comunemente disponibili di diversi produttori senza necessità di adattatori speciali.
Parametri tecnici:
Le molle integrate riportano automaticamente la valvola nella posizione iniziale (di sicurezza), indipendentemente dalla disponibilità di aria compressa. Si tratta del principio di funzionamento di un attuatore a semplice effetto (spring return).
Il collegamento alla valvola è conforme alla norma ISO 5211 nella versione F04/F05/F07, quindi l’attuatore può essere montato su comuni valvole a sfera e valvole a farfalla con lo stesso standard senza modifiche.
Sì, nella taglia RA60 è possibile regolare entrambe le posizioni finali nell’intervallo di ±5 % mediante viti di regolazione sul corpo dell’attuatore.
Sì, il collegamento è conforme allo standard Namur (VDI/VDE 3845), comunemente utilizzato da diversi produttori di elettrovalvole, box finecorsa e posizionatori.
La versione a doppio effetto (DA) apre e chiude mediante pressione dell’aria in entrambe le direzioni e non dispone di funzione di sicurezza. La versione a semplice effetto (SR) RA60 SR utilizza invece una molla per il ritorno alla posizione iniziale in caso di perdita di pressione, risultando quindi adatta per applicazioni di sicurezza.
