I produttori più ricercati di tecnologia di misurazione e regolazione

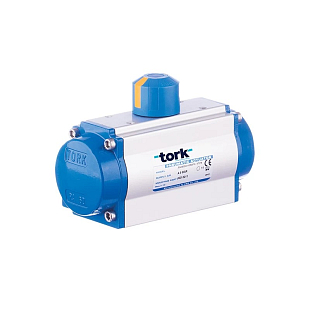

L’attuatore pneumatico TORK RX40.DA è un azionamento rotativo a doppio effetto per il comando di valvole a sfera e valvole a farfalla in ambiente ATEX. Corpo in alluminio, grado di protezione IP67, coppia 15 Nm a 6 bar. Maggiori informazioni
Su ordinazione
| Peso | 4.90 kg |
TORK RX40.DA è un attuatore pneumatico rotativo a doppio effetto (attuatore rack & pinion) in esecuzione per ambienti con pericolo di esplosione. Serve per il comando di valvole a sfera, valvole a farfalla o serrande VZT in modalità on/off. L’attuatore è certificato secondo ATEX ed è adatto a zone con presenza di gas e polveri.
RX40.DA viene impiegato in impianti dove sussiste il rischio di esplosione di gas o polveri – industria chimica e petrolchimica, settore del gas, stazioni di servizio, impianti di trattamento combustibili e ambienti simili che richiedono la certificazione ATEX delle apparecchiature. Comanda valvole a sfera e valvole a farfalla con attacco standard ISO 5211, tipicamente in combinazione con un’elettrovalvola NAMUR, un finecorsa o un posizionatore.
Grazie al grado di protezione IP67 e al corpo in alluminio resistente alla corrosione, è adatto anche per installazioni esterne e ambienti di esercizio più umidi.
Il corpo e i pistoni sono realizzati in alluminio pressofuso, resistente alla corrosione. Il collegamento alla valvola corrisponde allo standard ISO 5211; il collegamento di finecorsa, posizionatore ed elettrovalvola è realizzato secondo lo standard NAMUR VDI/VDE 3845. La regolazione della corsa (finecorsa meccanico) è possibile in entrambe le direzioni nell’intervallo di ±5 %.
Parametri tecnici:
Il collegamento alla valvola (valvola a sfera, valvola a farfalla) corrisponde allo standard ISO 5211 con flangia di arresto F03, F04 o F05. Il montaggio sull’albero della valvola avviene tramite adattatore quadro oppure ovale.
La serie RX è certificata secondo ATEX (classe II 2GD c T4) ed è destinata ad ambienti con pericolo di esplosione di gas e polveri. Il catalogo indica anche la versione RXM per temperature estremamente basse fino a −60 °C.
Essendo un attuatore a doppio effetto (DA), richiede un’elettrovalvola 5/2 vie con attacco NAMUR secondo VDI/VDE 3845. La valvola può essere montata direttamente sul corpo dell’attuatore senza necessità di tubazioni esterne.
Il kit di manutenzione (repair) comprende tutte le tenute e gli elementi di supporto del pistone e del pignone (O-ring, cuscinetti del pistone e del pignone). Gli altri componenti – corpo, pistone, molle, viti – si ordinano separatamente secondo il disegno esploso.
Sì, l’attuatore consente una regolazione fine dei finecorsa meccanici in entrambe le direzioni nell’intervallo di ±5 %, così da poter ottimizzare con precisione la posizione di aperto e chiuso direttamente sulla valvola.
Rispondiamo alle vostre domande sui prodotti il più rapidamente possibile, di solito entro 24 ore.
