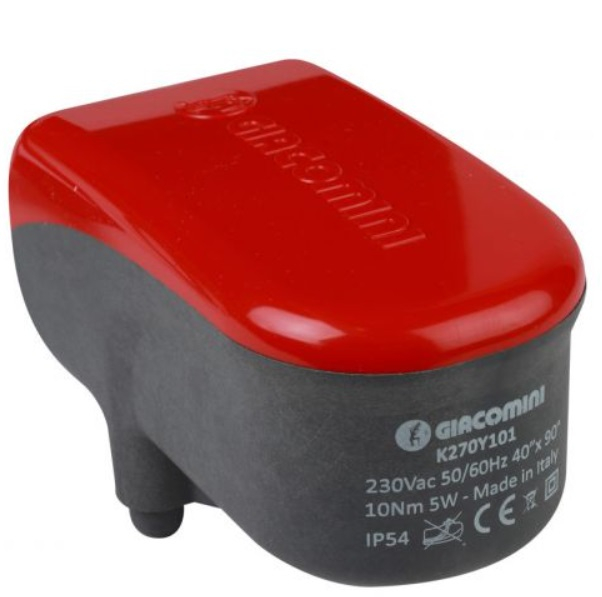

Il motore per valvole zonali serve a controllare le valvole zonali R276, R277, R278, R279 e R279D. Questo motore è dotato di un microinterruttore di fine corsa e offre una soluzione affidabile ed efficiente per il controllo delle valvole in diverse applicazioni.

L'installazione del motore è possibile sia in posizione verticale che orizzontale. In caso di montaggio orizzontale, il motore deve essere sempre sopra la valvola. Il motore è destinato ad ambienti asciutti e protetti, dove è facilmente accessibile per la manutenzione. Non coprire il motore con materiali isolanti.

Parametri tecnici:

• Alimentazione: 230 Vac - 50 Hz
• Modalità di controllo: ON/OFF
• Angolo di rotazione: 90°
• Tempo di riposizionamento: 40 s
• Coppia massima: 10 Nm

Altre caratteristiche:

• Consumo: 5,5 W
• Microinterruttore di fine corsa ausiliario: 6 (1) A
• Classe di protezione: II
• Classe di isolamento: IP54
• Temperatura di esercizio: -5–55 °C

Dimensioni:

• A: 118 mm
• B: 59 mm
• C: 64 mm
• D: 71 mm

Il collegamento elettrico include i seguenti colori dei cavi: blu (neutro), marrone (fase), nero (controllo) e verde/rosso (contatto ausiliario - microinterruttore). Prima del collegamento, assicurarsi che l'alimentazione sia spenta e, dopo il collegamento, verificare la correttezza del collegamento elettrico e della tensione.
