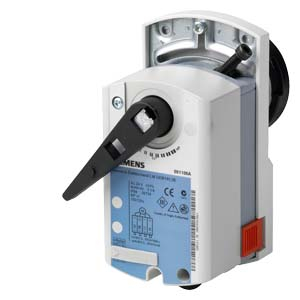

L'attuatore rotativo elettromotore GDB341.9E è progettato per un controllo affidabile a 2 posizioni o a 3 posizioni delle valvole a sfera nei sistemi di riscaldamento, ventilazione e climatizzazione (HVAC). Grazie alla sua tensione di alimentazione universale e alla costruzione robusta, è adatto a una vasta gamma di applicazioni.

Alimentazione universale

Possibilità di collegamento alla rete AC 100...240 V~ garantisce flessibilità in diverse installazioni.

Regolazione precisa

L'attuatore consente un controllo a 2 posizioni o a 3 posizioni per una regolazione efficace del flusso.

Coppia 5 Nm

Coppia nominale di 5 Nm per un controllo affidabile delle valvole a sfera compatibili.

Funzionamento senza manutenzione

La costruzione con ingranaggi senza manutenzione e resistenza al sovraccarico garantisce una lunga durata.

Caratteristiche dell'attuatore:

• Tipo di regolazione: 2 posizioni o 3 posizioni
• Direzione di rotazione: Selezionabile in base al collegamento (in senso orario o antiorario)
• Resistenza: Resistente al sovraccarico, non richiede interruttori di fine corsa
• Funzione senza alimentazione: Rimane nell'ultima posizione in caso di interruzione dell'alimentazione (senza molla di ritorno)
• Ingranaggi: Senza manutenzione e silenziosi
• Regolazione manuale: Possibilità di regolazione manuale tramite pulsante (dopo scollegamento dell'alimentazione)
• Cavo di collegamento: Lunghezza standard 0,9 m

Parametri tecnici GDB341.9E:

• Tensione di esercizio: AC 100...240 V~ ±10%
• Frequenza: 50/60 Hz
• Consumo durante il funzionamento: 5 VA / 1,6 W
• Consumo a riposo: 0,9 W
• Coppia nominale: 5 Nm
• Coppia massima (in caso di blocco): 10 Nm
• Tempo di corsa per 90°: 150 s
• Angolo di rotazione nominale: 90°
• Angolo di rotazione massimo (limite meccanico): 95° ±2°
• Livello di potenza sonora: 28 dB(A)
• Segnale di controllo (fili 4-6/N-Y1): In senso orario
• Segnale di controllo (fili 4-7/N-Y2): In senso antiorario
• Sezione del cavo di collegamento: 0,75 mm²
• Grado di protezione: IP54 secondo EN 60529 (con coperchio chiuso)
• Classe di isolamento: III (secondo EN 60730)
• Temperatura ambiente consentita (funzionamento): -32...+55 °C
• Umidità ambiente consentita (funzionamento): <95% u.r. (senza condensa)
• Peso (senza imballo): 0,69 kg

Applicazioni:

• Per valvole a sfera di regolazione a 2 vie e a 3 vie Siemens (VAI61.., VBI61.., VAG61.., VBG61..) da DN15 a DN25
• Per valvole a sfera on/off a 2 vie e di commutazione a 3 vie Siemens (VAI60.., VB160.., VAG60.., VBG60..) da DN15 a DN25
• Regolazione nei sistemi di riscaldamento, ventilazione e climatizzazione (HVAC)

L'attuatore GDB341.9E rappresenta una soluzione affidabile, flessibile e senza manutenzione per il controllo preciso a 2 posizioni o a 3 posizioni delle valvole a sfera in un'ampia gamma di applicazioni HVAC. La sua tensione di alimentazione universale e la costruzione robusta garantiscono un'integrazione facile e un funzionamento a lungo termine senza problemi.
