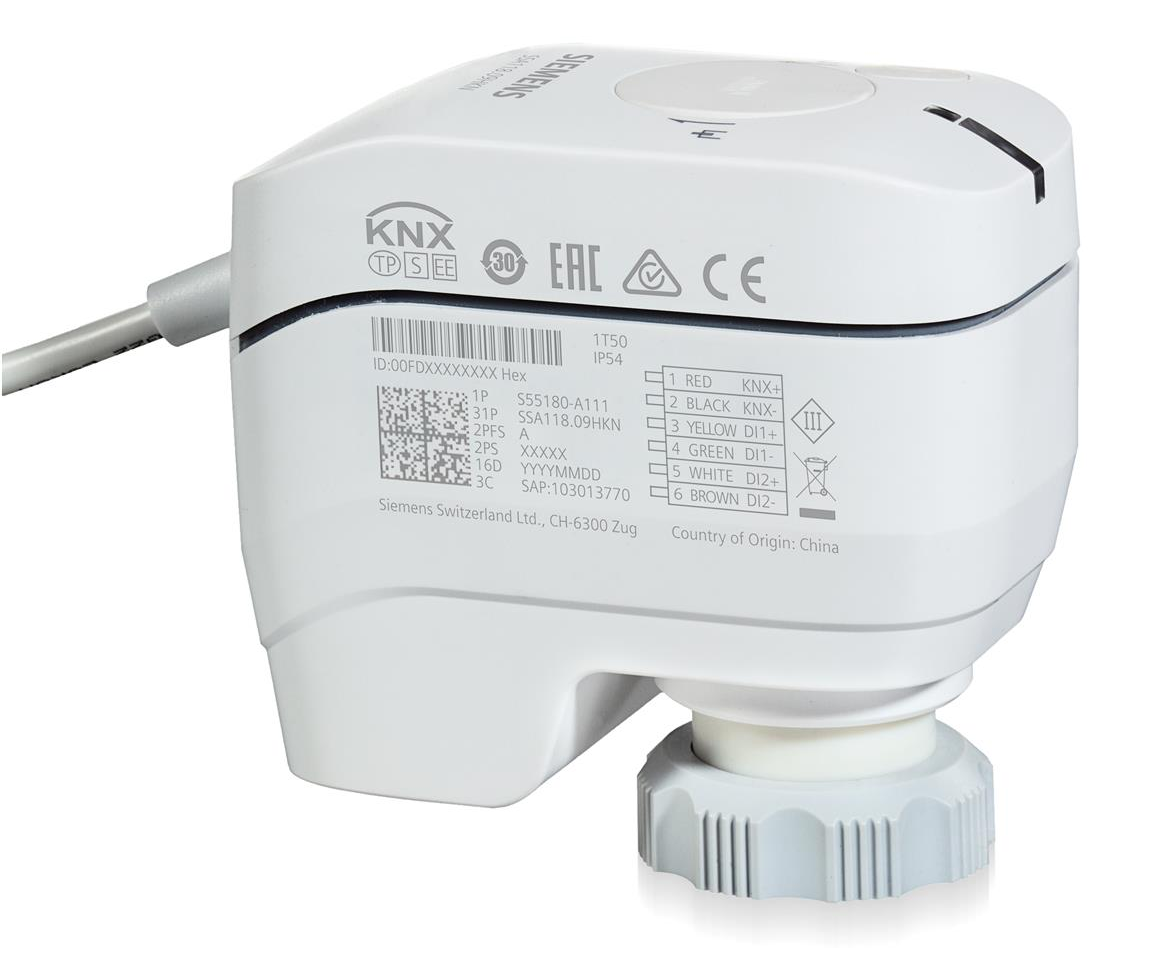

L'attuatore elettromotore SSA118.09HKN con comunicazione remota KNX è adatto per valvole per radiatori (VEN, VDN, VUN, M30x1,5 di altri produttori), valvole combinate PICV DN 10-32 (VPP46.., VPI46..), valvole MiniCombi (VPD, VPE) e piccole valvole a sfera (VD1..CLC).

Trova applicazione nei sistemi di riscaldamento a radiatori, raffreddamento a soffitto, applicazioni VAV e fan coil. Grazie alla comunicazione remota KNX S-Mode, l'attuatore riceve istruzioni dal regolatore di temperatura ambiente. L'attuatore è in grado di impostare la valvola in qualsiasi posizione tra due valori limite parametrizzabili. L'attuatore dispone di due ingressi senza potenziale. È possibile collegare più attuatori in parallelo.

Se la valvola non è stata utilizzata per un lungo periodo, il servomotore la attiva una volta ogni sette giorni per aprirla completamente e poi richiuderla. In questo modo si previene preventivamente il bloccaggio della valvola. L'installazione dell'attuatore è molto semplice. Se l'attuatore non rileva alcuna applicazione all'avvio, si apre automaticamente al 25% dopo l'autocalibrazione.



1. Copertura protettiva per il controllo manuale. Si apre con un cacciavite.

2. Pulsante per attivare/disattivare il controllo manuale.

3. Regolazione manuale con chiave esagonale.

4. Pulsante di programmazione KNX

5. Indicatore LED di posizione

6. Indicatore LED di comunicazione KNX

Impostazioni, modalità

• Modalità di protezione della valvola
• Modalità forzata
• Modalità estiva
• Trasmissione e monitoraggio della posizione attuale
• Limitazione del valore massimo di controllo
• Adattamento alle caratteristiche della valvola
• Determinazione e trasmissione del valore massimo di avvio

Sul corpo dell'attuatore si trovano due indicatori LED, uno per la posizione e l'altro per la comunicazione KNX. L'indicazione del movimento si illumina con luce verde o rossa. La luce verde lampeggiante indica l'autocalibrazione o il funzionamento dell'attuatore, mentre la luce costante indica che l'attuatore ha raggiunto la posizione finale e si spegnerà dopo alcuni secondi. La luce rossa indica un errore e rimane costante. Il lampeggio alternato di luce verde e rossa indica il controllo manuale. L'indicazione della comunicazione KNX si illumina di verde, giallo e rosso. La luce verde costante indica che il test di connessione è riuscito. La luce gialla lampeggiante a brevi intervalli significa che si sta ripristinando l'impostazione di fabbrica, mentre un intervallo più lungo indica il tempo di attesa per la connessione. La luce rossa costante significa che il dispositivo è in fase di indirizzamento/programmazione, il lampeggio a intervalli più brevi indica che la connessione dell'attuatore non è riuscita, e un intervallo più lungo significa che si è verificato un errore e è necessario eseguire un reset dell'alimentazione.

Caratteristiche:

• Tensione 24 VDC
• Forza di posizionamento 100 N
• Tempo di posizionamento 20 s/mm
• Comunicazione KNX M-Mode
• Cavo di collegamento 1,5 m
• 2 ingressi senza potenziale per contatto finestra e contatto di condensazione/presenza
