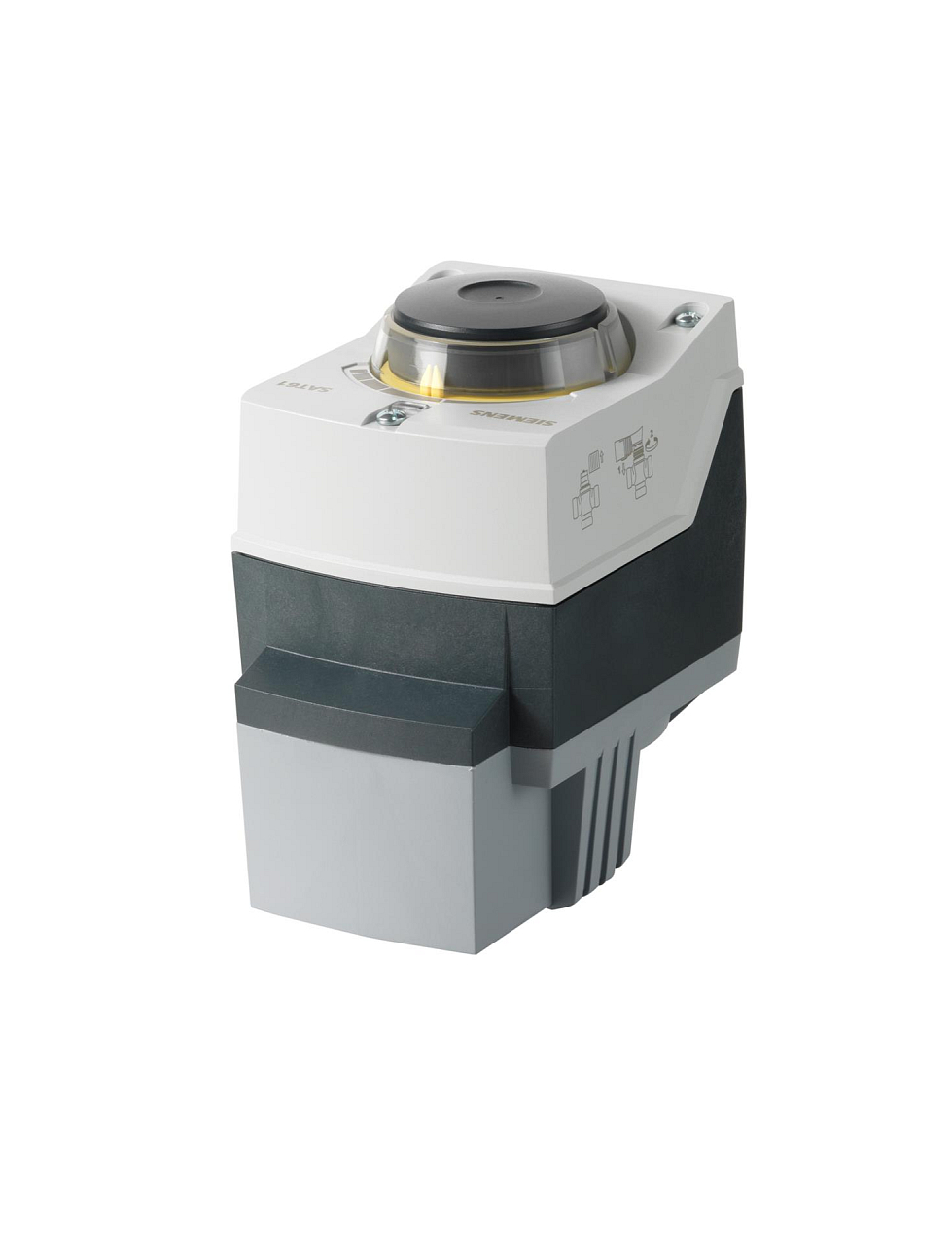

L'attuatore lineare si installa direttamente sulle valvole, senza richiedere alcun accessorio aggiuntivo. L'installazione è facile e veloce. È destinato alle valvole VVG549.. per applicazioni HVAC. L'attuatore è controllato da un segnale continuo con reset automatico per il funzionamento elettrico. Può essere selezionato qualsiasi segnale di controllo tra quelli offerti. Un regolatore può essere superiore fino a dieci attuatori, quindi questo modello può essere collegato in parallelo. L'attuatore è dotato di una funzione di ritorno grazie alla molla.

L'attuatore riceve un segnale di feedback sul terminale U. Durante l'installazione, l'attuatore esegue un'autocalibrazione e determina fino a quali posizioni finali può arrivare lo stelo della valvola. Rileva anche immediatamente quale sia il valore effettivo della corsa della valvola in base alla forza. Questi dati vengono poi memorizzati per l'uso successivo.

L'attuatore è inoltre dotato di una funzione di rilevamento di corpi estranei, che consente di riconoscere se il corpo della valvola è stato bloccato da un corpo estraneo. L'attuatore effettua quindi tre tentativi di sblocco e, se non riesce, inizia a segnalare un guasto tramite indicazione LED.

Nella struttura dell'attuatore è integrato un controllo forzato Z (modalità Z), che è preferito rispetto alla modalità automatica.

Caratteristiche

• alimentazione 24 VAC/VDC
• corsa 5,5 mm
• forza di corsa 300 N
• tempo di regolazione 15 s
• controllo 0...10 V / 4...20 mA / 0....1000 Ω
• protezione IP 54
• segnalazione LED
