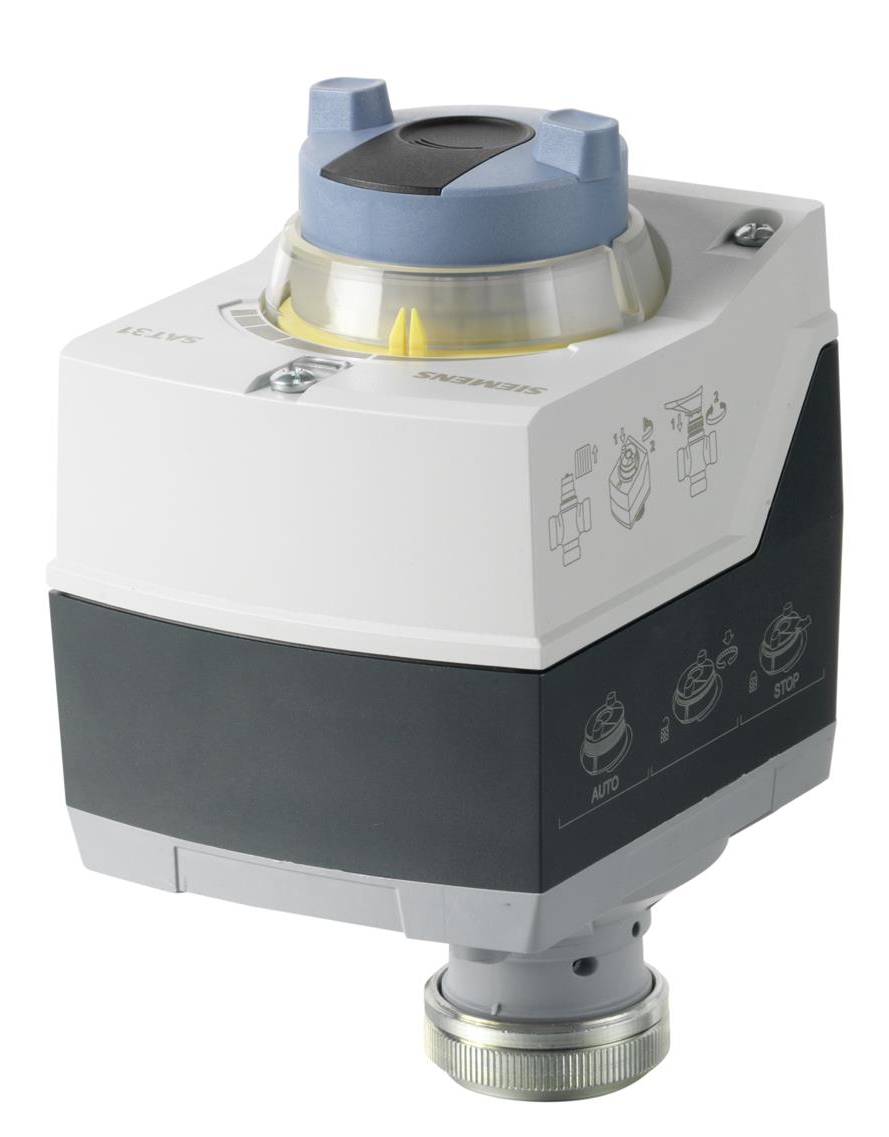

L'attuatore lineare viene installato direttamente sulle valvole, senza richiedere alcun accessorio aggiuntivo. L'installazione è facile e veloce. È destinato alle valvole VVG549.. per applicazioni HVAC. L'attuatore è controllato da un segnale continuo, ma può essere azionato anche manualmente. Per l'attuatore può essere selezionato qualsiasi segnale di controllo tra quelli offerti. Un regolatore può essere superiore fino a dieci attuatori, quindi questo modello può essere collegato in parallelo.

L'attuatore riceve il segnale di feedback al terminale U. Durante l'installazione, l'attuatore esegue un'autocalibrazione e determina fino a quali posizioni finali può arrivare lo stelo della valvola. Rileva anche immediatamente qual è il valore reale della corsa della valvola in base alla forza. Questi dati vengono poi memorizzati per un uso successivo.

L'attuatore è inoltre dotato di una funzione di rilevamento di corpi estranei, che è in grado di riconoscere se il corpo della valvola è stato bloccato da un corpo estraneo. L'attuatore effettua quindi tre tentativi di sblocco e, se non riesce, inizia a segnalare un guasto tramite indicazione LED.

Nella costruzione dell'attuatore è integrato un controllo forzato Z (modalità Z), che è preferito rispetto alla modalità automatica.

Caratteristiche

• alimentazione 24 VAC/VDC
• corsa 5,5 mm
• forza di corsa 300 N
• tempo di regolazione 8 s
• controllo 0...10 V / 4...20 mA / 0....1000 Ω
• protezione IP 54
• segnalazione LED
