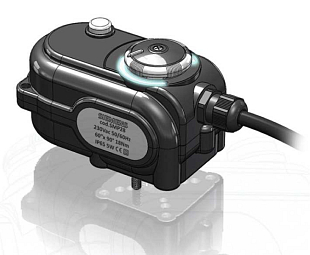

Attuatore elettrico SMP28-10 con alimentazione 230 VAC e segnale di controllo a 2 punti in custodia di plastica. L'attuatore è privo di molla di ritorno, pertanto è necessario collegare sia la fase di commutazione per il controllo della valvola, sia la fase permanente affinché l'attuatore (valvola) ritorni alla posizione originale dopo la disconnessione del segnale di controllo. In caso di interruzione dell'alimentazione, la parte rotante dell'attuatore (valvola) rimane nella posizione data. Quando la valvola è completamente aperta, si attiva un interruttore ausiliario che rimane attivo fino alla chiusura della valvola.

Utilizzo:

sistemi di riscaldamento
sistemi di ventilazione

Caratteristiche:

alimentazione 230 VAC
controllo SPDT
attuatore senza molla di ritorno
installazione diretta sulla valvola
cavo a sei fili di lunghezza 80 cm
coppia di torsione 12 Nm
tempo di corsa 10 s
controllo manuale e indicazione di posizione
indicazione LED di funzionamento
contatto ausiliario integrato
senza manutenzione

Controllo manuale:

Premendo il pulsante "A" è possibile regolare l'attuatore ruotando l'anello "C" tra le posizioni 0...10. L'anello può essere estratto per un accesso più facile e, dopo la regolazione nella nuova posizione, può essere spinto nuovamente indietro.

Indicazione di funzionamento:

L'indicazione LED luminosa segnala lo stato di funzionamento dell'attuatore. In modalità attiva, il LED si illumina sotto l'anello rotante, mentre in modalità di riposo il LED è spento.
