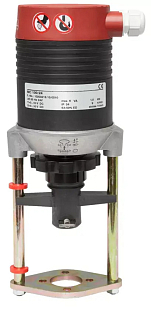

TA-MC100 è progettato per valvole di regolazione IMI TA a due e tre vie. L’attuatore si collega tramite viti M8; per alcuni tipi di valvole può essere necessario un adattatore di montaggio. Le specifiche degli adattatori sono riportate nella scheda tecnica della relativa valvola di regolazione IMI.

Dopo il montaggio, l’attuatore rileva automaticamente l’intera corsa della valvola collegata e imposta le corrispondenti posizioni di fine corsa, senza necessità di calibrazione manuale. In posizione di fine corsa l’attuatore si disattiva automaticamente, proteggendosi così dal sovraccarico. Questo riduce sensibilmente il tempo necessario per la messa in servizio.

L’attuatore rileva automaticamente sia l’interruzione del cavo di comando (per segnali 2–10 VDC e 4–20 mA) sia il bloccaggio meccanico della valvola. In entrambi i casi segnala il guasto. In caso di mancanza di alimentazione o durante un intervento di manutenzione, la valvola può essere azionata tramite la manopola manuale direttamente sull’attuatore.

La versione standard IP54 è destinata esclusivamente a installazioni interne. Per l’utilizzo all’esterno è necessario contattare IMI. In caso di installazione in impianti di raffrescamento, è necessario isolare la valvola e la tubazione contro la condensa. Per condizioni più gravose è possibile ordinare la versione IP65 – aggiungere il suffisso “IP” al codice d’ordine (ad es. 61 100-001IP).

Nel comando a 3 punti, il senso di movimento dello stelo può essere modificato invertendo i morsetti 2 e 3 del segnale di comando sulla scheda base dell’attuatore; ciò vale per tutte le versioni di tensione (24 V, 230 V, 115 V). Nel comando proporzionale (0–10 V / 0–20 mA), il senso del segnale e il punto iniziale si impostano tramite microinterruttori direttamente sull’attuatore.
