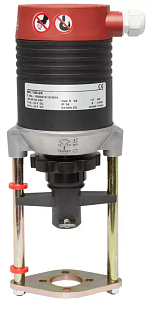

L’attuatore TA-MC100 è progettato per valvole di regolazione IMI a due vie e a tre vie (serie TA / IMI Hydronic Engineering). Per alcuni tipi di valvole può essere richiesto un adattatore di montaggio: le relative informazioni sono riportate nelle schede tecniche delle specifiche valvole di regolazione.

L’attuatore dispone di rilevamento e adattamento automatici della corsa. Al primo avviamento, l’attuatore percorre l’intera corsa della valvola, ne misura l’escursione e si imposta automaticamente sulle corrette posizioni di fine corsa. Non è necessaria alcuna calibrazione manuale e l’attuatore è inoltre protetto dal sovraccarico nelle posizioni estreme.

L’attuatore accetta segnali di ingresso analogici 0(2)–10 VDC (resistenza di ingresso circa 77 kΩ) oppure 0(4)–20 mA (resistenza di ingresso circa 510 Ω), oppure un segnale di comando a tre punti (3 punti). La direzione del segnale di comando e il punto iniziale sono regolabili tramite microinterruttori direttamente sulla scheda dell’attuatore.

L’attuatore è destinato principalmente a installazioni interne (grado di protezione standard IP54). Per ambienti con maggiore umidità o per uso esterno è disponibile la versione IP65: aggiungere il suffisso „IP” al codice d’ordine (ad es. 61 100-002IP). Per applicazioni esterne consigliamo di consultare preventivamente IMI. Negli impianti di raffrescamento, dove esiste il rischio di condensa, è necessario isolare sia le valvole sia le tubazioni.

L’attuatore è dotato di una manopola manuale protetta con disinnesto automatico dell’azionamento. In questo modo è possibile riposizionare la valvola senza rischio di danneggiare il meccanismo. L’attuatore riconosce automaticamente il passaggio alla modalità manuale e trasmette sul morsetto R il corrispondente segnale di uscita (con alimentazione 230 VAC: 24 VDC, max. 35 mA).
