Per questo prodotto offriamo il servizio di assemblaggio dell’attuatore con la valvola. Maggiori informazioni

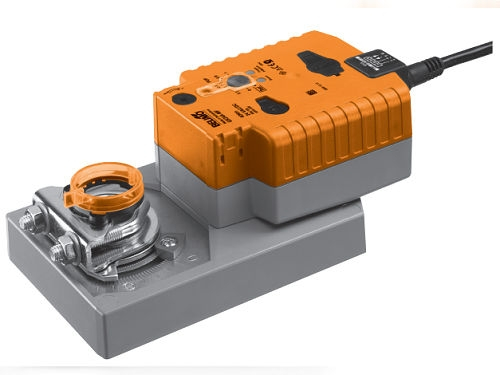

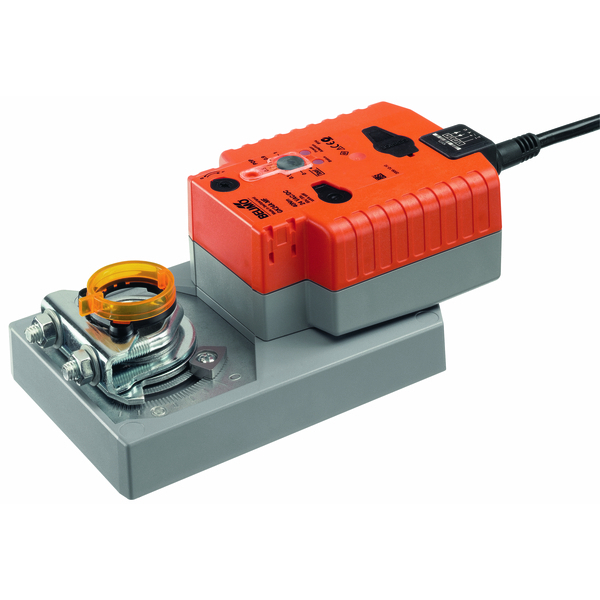

Servocomando Belimo GK per serrande di ventilazione con funzione di emergenza elettrica basata sul principio del condensatore. Il comando dell’attuatore avviene tramite segnale in tensione DC 0-10V. Il segnale di ritorno è compreso nell’intervallo 2-10V.

Funzione del servocomando

In caso di interruzione dell’alimentazione, l’energia immagazzinata nei condensatori riporta la serranda nella posizione iniziale. Il principio della funzione di emergenza è quindi diverso da quello dei classici attuatori a molla.

• Il servocomando può essere azionato manualmente tramite pulsante di sblocco.
• Il selettore del senso di rotazione, una volta attivato, modifica il senso di funzionamento del servocomando durante il normale esercizio.
• Selettore "posizione di emergenza" - consente di impostare la posizione di emergenza desiderata.

Carica del condensatore

Il servocomando richiede un certo tempo per caricarsi fino alla capacità operativa. Il tempo di carica del servocomando dipende dal tempo trascorso dall’interruzione dell’alimentazione. Tuttavia, il tempo di carica non supera i 20 s, il che corrisponde a un’interruzione dell’alimentazione di oltre 10 giorni.

L’attuatore viene fornito dalla fabbrica completamente scarico. Per la prima messa in servizio richiede circa 20 s di carica, affinché i condensatori raggiungano il livello di tensione richiesto.

Caratteristiche

• Il servocomando è protetto contro il sovraccarico, non sono necessari finecorsa.
• Semplice montaggio sull’albero della serranda tramite staffa universale.
• Il servocomando può essere equipaggiato con contatti ausiliari di commutazione S...A oppure con un potenziometro.
