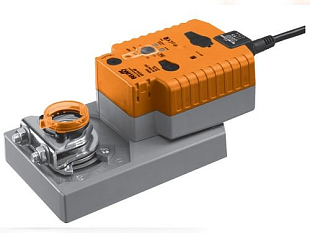

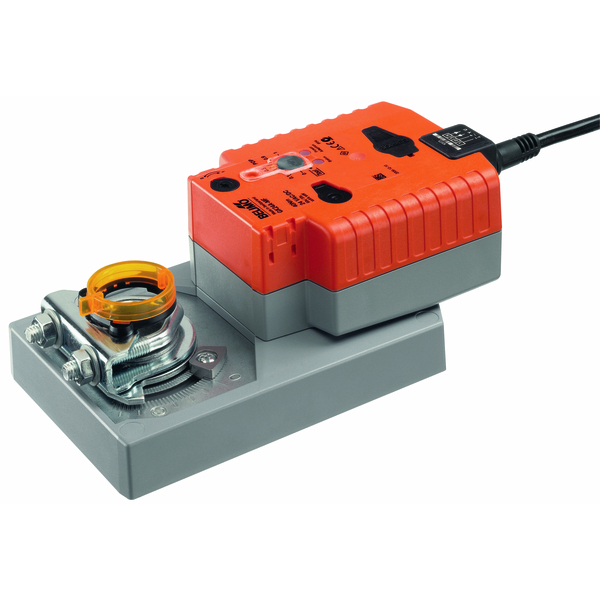

Servocomando Belimo GK per serrande di ventilazione con funzione di emergenza elettrica basata sul principio del condensatore.

Funzioni del servocomando

In caso di interruzione dell’alimentazione, l’energia immagazzinata nei condensatori ruota la serranda nella posizione iniziale. Il principio della funzione di emergenza è quindi diverso da quello dei classici attuatori a molla.

• Il servocomando può essere azionato manualmente tramite il pulsante di sblocco.
• L’interruttore del senso di rotazione, una volta attivato, modifica il senso di funzionamento del servocomando durante il normale esercizio.
• Interruttore "posizione di emergenza" - consente di impostare la posizione di emergenza desiderata.

Carica del condensatore

Il servocomando richiede un certo tempo per caricarsi alla capacità operativa. Il tempo di carica del servocomando dipende dal tempo trascorso dall’interruzione dell’alimentazione. Tuttavia, il tempo di carica non supera i 20 s, il che corrisponde a un’interruzione dell’alimentazione di oltre 10 giorni.

L’attuatore viene fornito dalla fabbrica completamente scarico. Per la prima messa in servizio richiede circa 20 s di carica, affinché i condensatori raggiungano il livello di tensione richiesto.

Caratteristiche

• Il servocomando è protetto contro il sovraccarico, non sono necessari finecorsa.
• Montaggio semplice sull’albero della serranda mediante staffa universale.
• Il servocomando può essere equipaggiato successivamente con contatti ausiliari di commutazione S...A oppure con un potenziometro.

Funzionamento convenzionale: l’attuatore è comandato da un segnale DC 0-10V e si porta nella posizione definita dal segnale di comando. La tensione sul morsetto U serve per visualizzare il feedback 0...100%.

Funzionamento MP-BUS: l’attuatore riceve un segnale di comando digitale dal regolatore superiore tramite MP-Bus e si porta nella posizione impostata. Il morsetto U funge da interfaccia di comunicazione e non trasmette alcuna tensione di misura analogica.

Connettività con il sistema smart home LOXONE

Il collegamento al sistema Loxone avviene tramite l’interfaccia Belimo MP-Bus. Per il collegamento sarà necessario il prodotto Loxone - Belimo Tree. Belimo Tree è un’interfaccia che consente di collegare fino a 16 dispositivi Belimo MP-Bus. Grazie all’integrazione nativa MP-Bus, i prodotti Belimo diventano parte integrante di Loxone Config e del Miniserver, garantendo una configurazione e una gestione semplici. Belimo Tree semplifica notevolmente l’integrazione dei dispositivi Belimo con il sistema Loxone, consentendo una configurazione rapida e senza errori di tutte le funzioni. Il suo design compatto e l’ampia compatibilità rendono questa interfaccia la scelta ideale per un’automazione degli edifici moderna ed efficiente.
