Per questo prodotto offriamo il servizio di assemblaggio dell’attuatore con la valvola. Maggiori informazioni

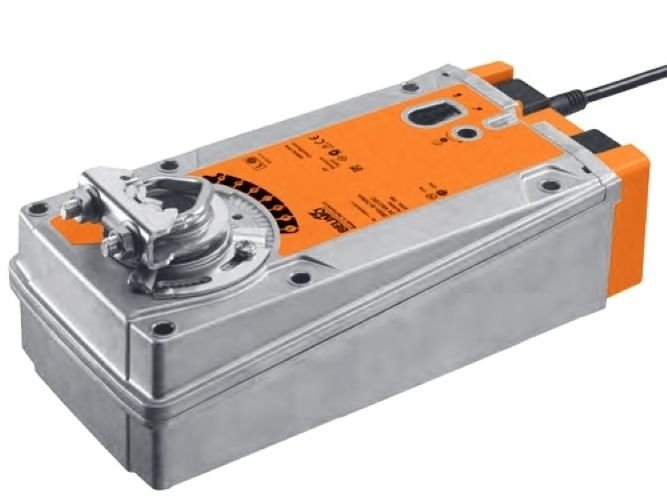

Servocomando di emergenza Belimo serie EF per serrande di ventilazione o valvole a sfera (ad es. Giacomini R250D con adattatore). L’attuatore è destinato a serrande di dimensioni fino a circa 6 m2. Il comando dell’attuatore avviene tramite segnale 2-10 V.

Funzione

In caso di interruzione dell’alimentazione, la molla di richiamo inizia a riportare il servocomando nella posizione iniziale. Ad esempio, in caso di mancanza di alimentazione, chiude la serranda o la valvola a sfera. Lo stesso effetto può essere ottenuto anche al contrario; dipende esclusivamente dalla posizione iniziale della serranda.

Il servocomando può essere azionato manualmente mediante pulsante di sblocco e manovella manuale.

Caratteristiche

• Alimentazione 24 V
• Il servocomando è protetto contro il sovraccarico, non sono necessari finecorsa.
• Semplice montaggio sull’albero della serranda mediante staffa universale.
• Angolo di lavoro regolabile con arresto meccanico.
• Il servocomando può essere equipaggiato con contatti ausiliari di commutazione S...A oppure con potenziometro di retroazione.

Stabilizzatore dell’albero

Nella configurazione di fabbrica, il servocomando è dotato di stabilizzatore dell’albero per la stabilizzazione del gruppo serranda, albero della serranda e attuatore. È composto da due anelli di supporto in materiale plastico e, a seconda della situazione di montaggio e del diametro dell’albero, viene mantenuto oppure rimosso (anche parzialmente).

In caso di montaggio di un albero lungo con diametro 12-20 mm, è necessario utilizzare lo stabilizzatore. Per alberi con diametro 21-26,7 mm non è necessario utilizzare lo stabilizzatore.

In caso di montaggio di un albero corto, lo stabilizzatore può essere rimosso.
