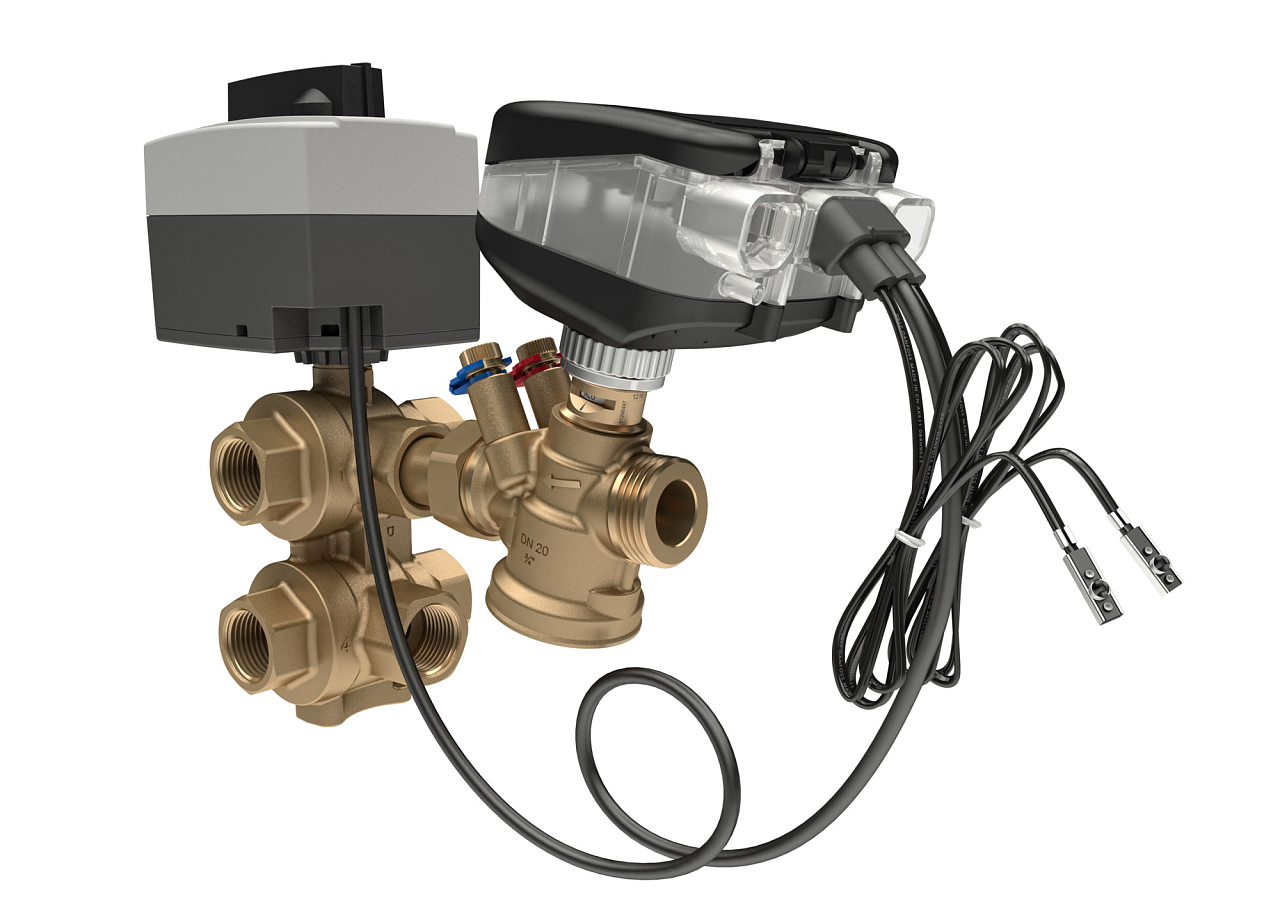

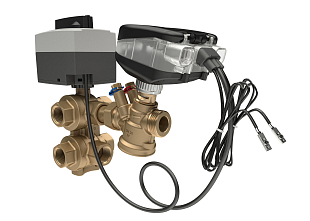

La variante Flexible (003Z8522) è dotata di cavo a estremità libera (4 × 0,5 mm², lunghezza 1,5 m), che può essere collegato direttamente al sistema di controllo o al BMS. Il NovoCon ChangeOver6 standard (003Z8520) si collega all’attuatore NovoCon® S tramite un cavo a innesto lungo 1 m con cinque conduttori. La variante Energy (003Z8521) è anch’essa a innesto e include inoltre due sensori di temperatura a contatto PT1000 per la misurazione della temperatura del fluido.

Il segnale di comando CO6 sul conduttore bianco utilizza quattro valori chiave: 1,0 V = arresto del movimento, 2,5 V = posizione raffrescamento, 5,5 V = chiusura, 8,5 V = posizione riscaldamento. Il segnale di feedback sul conduttore grigio restituisce quindi al sistema di controllo l’informazione sulla posizione attuale in sei stati: 1,0 V = movimento non possibile, 2,5 V = raffrescamento, 4,0 V = transizione raffrescamento→riscaldamento, 5,5 V = chiusura, 7,0 V = transizione riscaldamento→raffrescamento, 8,5 V = riscaldamento.

Sì. La valvola ChangeOver6 con attuatore serve esclusivamente a deviare il flusso tra il circuito di riscaldamento e quello di raffrescamento – non regola autonomamente la portata. Per evitare portate eccessive e la riduzione dell’efficienza della caldaia o del gruppo frigorifero, è necessario modulare la portata con una valvola indipendente dalla pressione Danfoss AB-QM separata, dotata di attuatore modulante (AME 110NL oppure NovoCon® S). La perdita di carico iniziale del gruppo ChangeOver6 + AB-QM DN 15 è di circa 23,3 kPa.

NovoCon® S, per impostazione predefinita, ruota automaticamente parzialmente la valvola una volta ogni 7 giorni, riducendo così il rischio di bloccaggio della superficie sferica dovuto alla qualità dell’acqua. Nei sistemi privi di questa funzione automatica, il bloccaggio può essere prevenuto manualmente: commutando il segnale di comando al valore opposto per un massimo di 60 secondi, la valvola ruota di 45° fino alla posizione di portata zero, senza passare dalla modalità riscaldamento a quella di raffrescamento o viceversa.

Il comando manuale è possibile, ma esclusivamente per scopi di assistenza e solo quando l’attuatore non è alimentato. Se il comando manuale venisse utilizzato in presenza di alimentazione, l’attuatore tornerebbe automaticamente, una volta rilasciato, alla posizione finale comandata elettricamente. L’attuatore consente inoltre la chiusura completa della valvola in modalità di servizio (senza perdite fino a 8 bar), eliminando così la necessità di installare quattro valvole di intercettazione separate.
