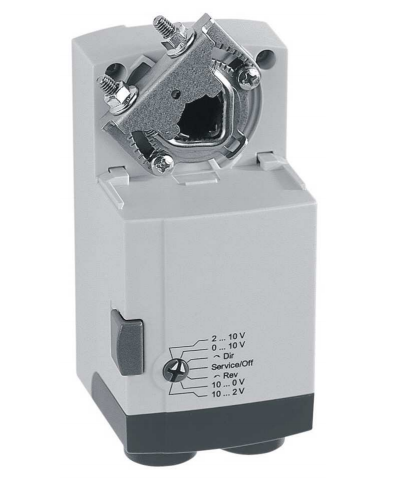

Attuatore a farfalla Honeywell Smart Act N05010 senza molla di ritorno per controllo continuo o regolazione a 3/2 punti.

L'attuatore a farfalla consente la regolazione per:

• Unità VAV
• Serrande di ventilazione
• Serrande di ventilazione, persiane

Caratteristiche:

• Regolazione manuale (grazie al giunto)
• Impostazione delle posizioni finali - meccanicamente
• Coperchio rimovibile per collegamento diretto
• Installazione possibile in qualsiasi posizione
• Interruttore tra regolazione continua o a 3/2 punti

Descrizione del dispositivo:

1) Adattatore universale per albero

2) Arresti meccanici

3) Pulsante del giunto

4) Selettore di modalità

5) Coperchio rimovibile

6) Staffa di montaggio

Modalità operative:

Con il Selettore di modalità è possibile impostare l'attuatore in una delle 3 modalità:

• Controllo continuo
• Modalità a 3/2 punti
• Servizio / Spento

Controllo continuo	3/2-Punti	Servizio / Spento

Impostazione della rotazione:

Con due arresti regolabili è possibile impostare l'angolo di rotazione secondo necessità. (Gli arresti meccanici devono essere fissati saldamente e in sicurezza)

Per una chiusura ermetica delle serrande, l'adattatore dell'albero ha una rotazione totale fino a 95°.

Interruttori di fine corsa interni:

(Nella variante N05010-SW2)

Gli interruttori di fine corsa interni A e B funzionano come interruttori che si attivano quando l'adattatore dell'albero ruota nelle posizioni di 5° e 85°
