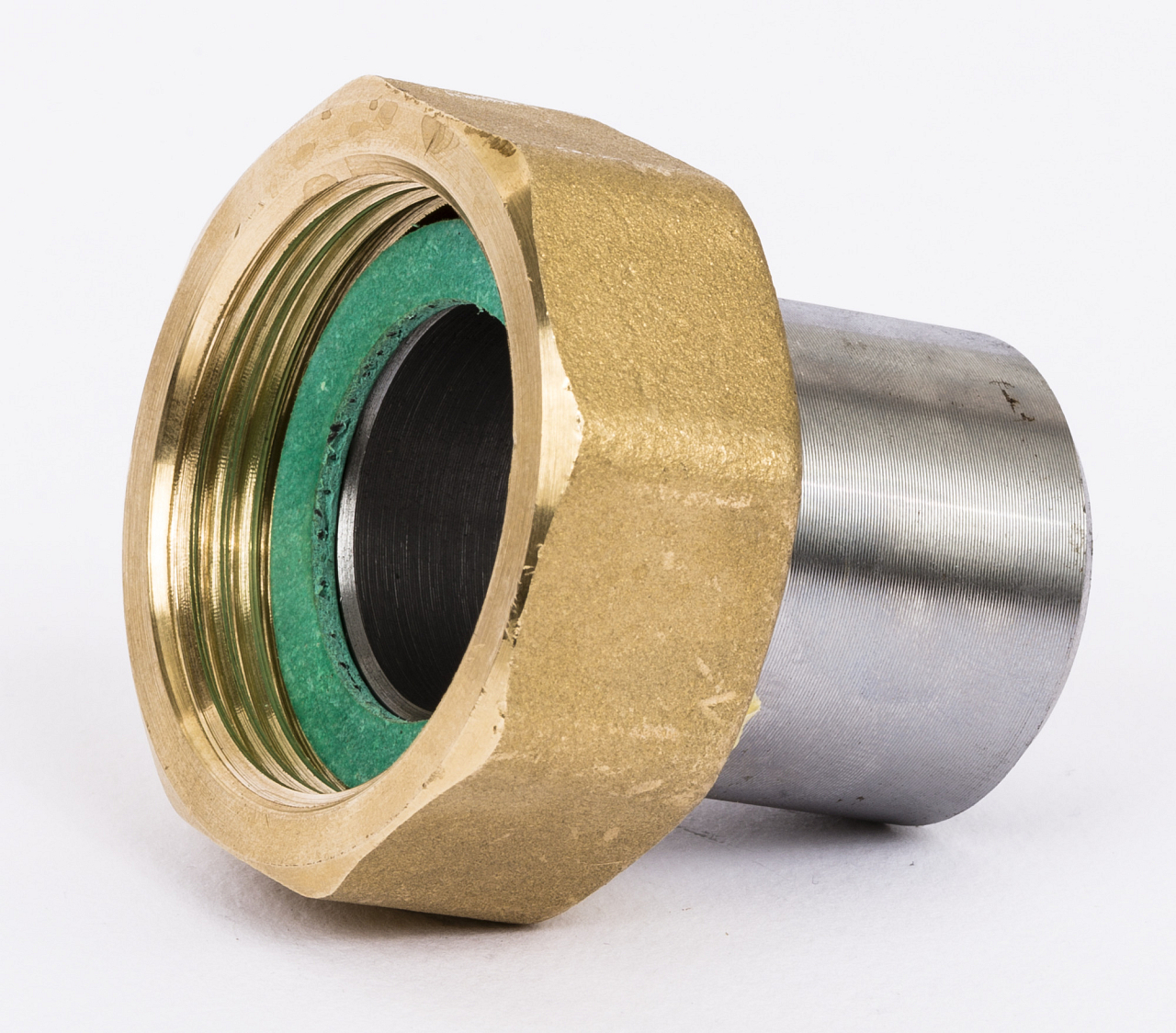

L’estremità a saldare Danfoss 003H6911 è un accessorio per le valvole di regolazione a sede delle serie VG/VF. Consente la saldatura diretta dell’estremità alla tubazione e il successivo collegamento filettato della valvola tramite filetto G 1 3/4". L’estremità è progettata per una pressione nominale PN 25 e un diametro nominale DN 32. Viene fornita in confezione da 2 pezzi, per l’ingresso e l’uscita della valvola. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 32 |
| Dimensione del collegamento | G 1 3/4" |
| Pressione | 25 bar |
| Peso | 0.80 kg |
Il terminale a saldare Danfoss 003H6911 è un accessorio per valvole di regolazione a sede delle serie VG e VF con diametro nominale DN 32. Consente la saldatura fissa dell’attacco alla tubazione e il collegamento filettato del corpo valvola mediante filettatura cilindrica G 1 3/4". Viene fornito in set da due pezzi, per il lato di ingresso e per quello di uscita della valvola.
Il terminale è destinato a installazioni industriali e commerciali di impianti di riscaldamento, raffrescamento e climatizzazione, in cui vengono impiegate valvole di regolazione a sede Danfoss DN 32 con filettatura esterna G 1 3/4". Si trova tipicamente su regolatori di portata AVQM, AHQM oppure di pressione differenziale AHPBM-F nelle reti secondarie di teleriscaldamento, nelle sottostazioni di scambio termico o nei sistemi HVAC di edifici industriali e amministrativi di grandi dimensioni. La pressione nominale PN 25 ne garantisce l’idoneità anche per applicazioni in pressione più gravose.
Rispetto al collegamento filettato o flangiato, il terminale a saldare viene saldato in modo permanente alla tubazione, creando un’unione con elevata resistenza alle sollecitazioni meccaniche e alle vibrazioni. Il corpo valvola si collega ai due terminali saldati tramite filettatura G 1 3/4" e può essere sostituito durante la manutenzione senza intervenire sul sistema di tubazioni: la geometria originaria della linea rimane invariata. Si tratta di un accessorio originale Danfoss, pertanto è garantita la piena compatibilità con le valvole della relativa serie.
Il terminale 003H6911 è destinato alle valvole di regolazione a sede Danfoss con filettatura esterna G 1 3/4" A (secondo ISO 228/1) per DN 32, PN 25. Rientrano in questa categoria le valvole delle serie VG e VF, nonché i regolatori di portata AVQM DN 32 e i regolatori di pressione differenziale AHQM e AHPBM-F DN 32. Verificate sempre il codice della valvola e il tipo di attacco: per altre versioni filettate o flangiate sono disponibili accessori alternativi (terminali filettati 003H6905 oppure flangiati 003H6915–003H6917).
Il terminale a saldare viene saldato in modo permanente alla tubazione, creando un collegamento robusto, resistente alle vibrazioni e a pressioni più elevate, adatto per installazioni industriali. Il terminale filettato (per DN 32 codice 003H6905, R 1 1/4") si avvita sulla filettatura della tubazione; è più semplice da installare, ma meno resistente alle vibrazioni. Il terminale flangiato (disponibile per DN 15–25) si fissa mediante flange PN 25 secondo EN 1092-2 ed è adatto dove è richiesta la ripetuta rimozione dell’attacco. La versione a saldare è la scelta più comune per installazioni industriali permanenti e per impianti di teleriscaldamento.
Per le reti in pressione per riscaldamento e per uso industriale vale il principio che il saldatore deve possedere la relativa certificazione, generalmente secondo ČSN EN ISO 9606-1 per tubazioni in acciaio. I requisiti specifici dipendono dalla pressione nominale, dal fluido e dalla normativa vigente applicabile al gestore dell’impianto. Per i sistemi in pressione rientranti nel campo PED (direttiva 2014/68/UE), consigliamo sempre di consultare la procedura con il responsabile competente o con un organismo di ispezione autorizzato.
La valvola di regolazione a sede ha due attacchi: ingresso (inlet) e uscita (outlet). Per l’installazione completa di una valvola è quindi necessario saldare un terminale a saldare su entrambi i lati della tubazione. Il set da due pezzi copre pertanto l’intera installazione di una valvola senza la necessità di acquistare separatamente altri accessori.
