Assemblaggio dell'attuatore Schischek ExMax-5.10-Y e della valvola miscelatrice a tre vie 3F80 rappresenta una soluzione robusta e affidabile per applicazioni industriali dove è richiesta una regolazione precisa del flusso di fluidi riscaldanti e refrigeranti. La combinazione di un attuatore elettrico certificato ATEX e una valvola in ghisa con connessione flangiata garantisce una lunga durata e un funzionamento affidabile anche in condizioni difficili.

Le valvole a tre vie della serie 3F sono destinate sia alla funzione di miscelazione che di distribuzione nei sistemi di riscaldamento e raffreddamento. Grazie alla robusta costruzione in ghisa e alla connessione flangiata, rappresentano una soluzione affidabile per applicazioni con esigenze elevate di flusso stabile e regolazione precisa.

I modelli 3F sono realizzati in ghisa di alta qualità e dotati di componenti interni e guarnizioni adatti a un'ampia gamma di liquidi. Le valvole sono una scelta adatta per impianti dove è richiesta una lunga durata, un'installazione semplice e una costruzione meccanicamente resistente.

Fluidi adatti

• Liquidi: acqua, fluidi refrigeranti, fluidi termovettori compatibili con EPDM.

• Gas: la valvola è destinata principalmente ai liquidi; l'uso per gas è consentito solo dopo valutazione della compatibilità e della classe di pressione.

L'intervallo di utilizzo va da –10 °C a +110 °C e fino alla classe di pressione PN 6.

Contenuto dell'assemblaggio

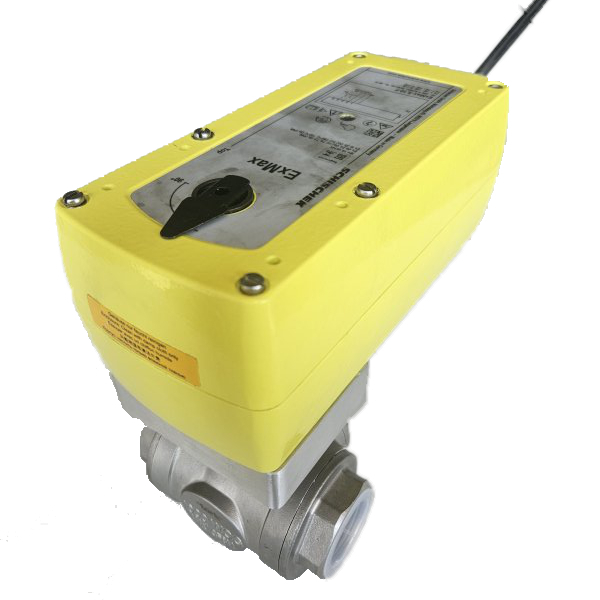

1x ExMax-5.10-Y

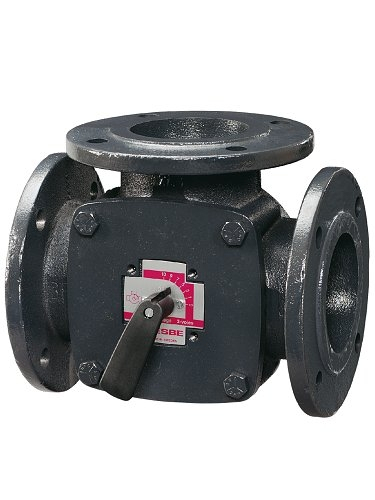

1x Valvola a tre vie 3F80

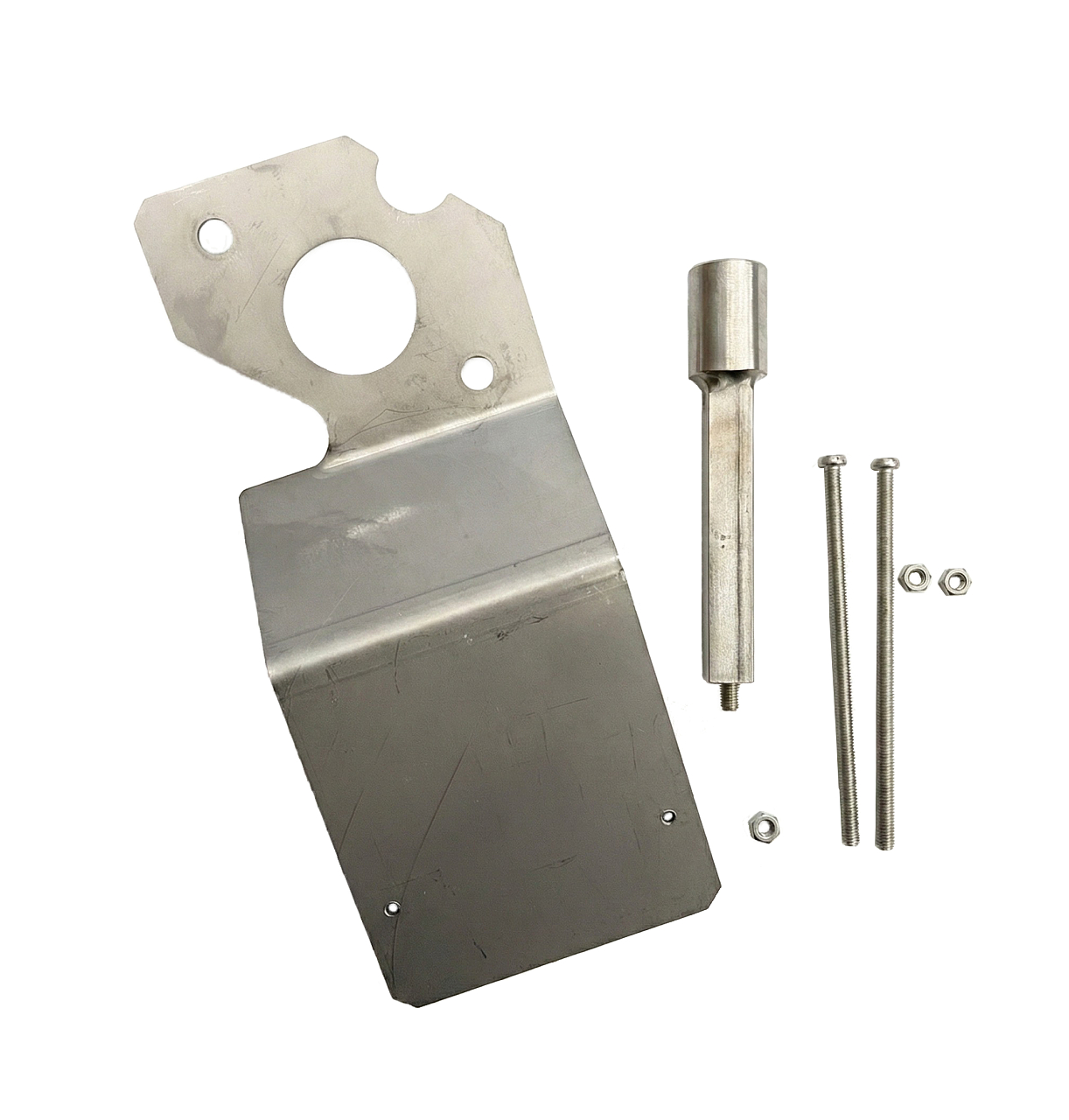

1x Adattatore per il collegamento dell'attuatore alla valvola

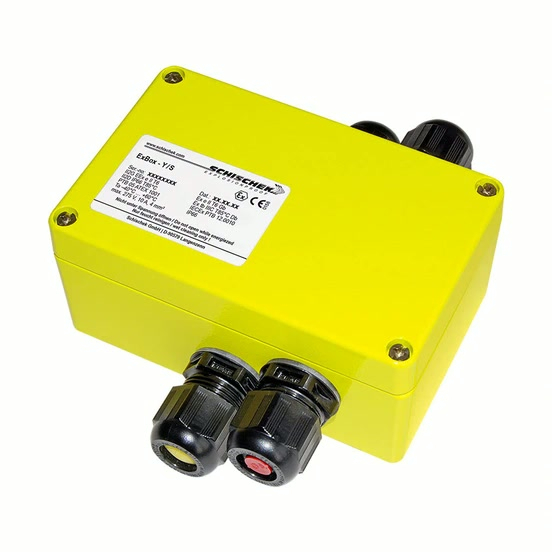

1x Exbox-Y/S (per il collegamento dei cavi in ambienti Ex)

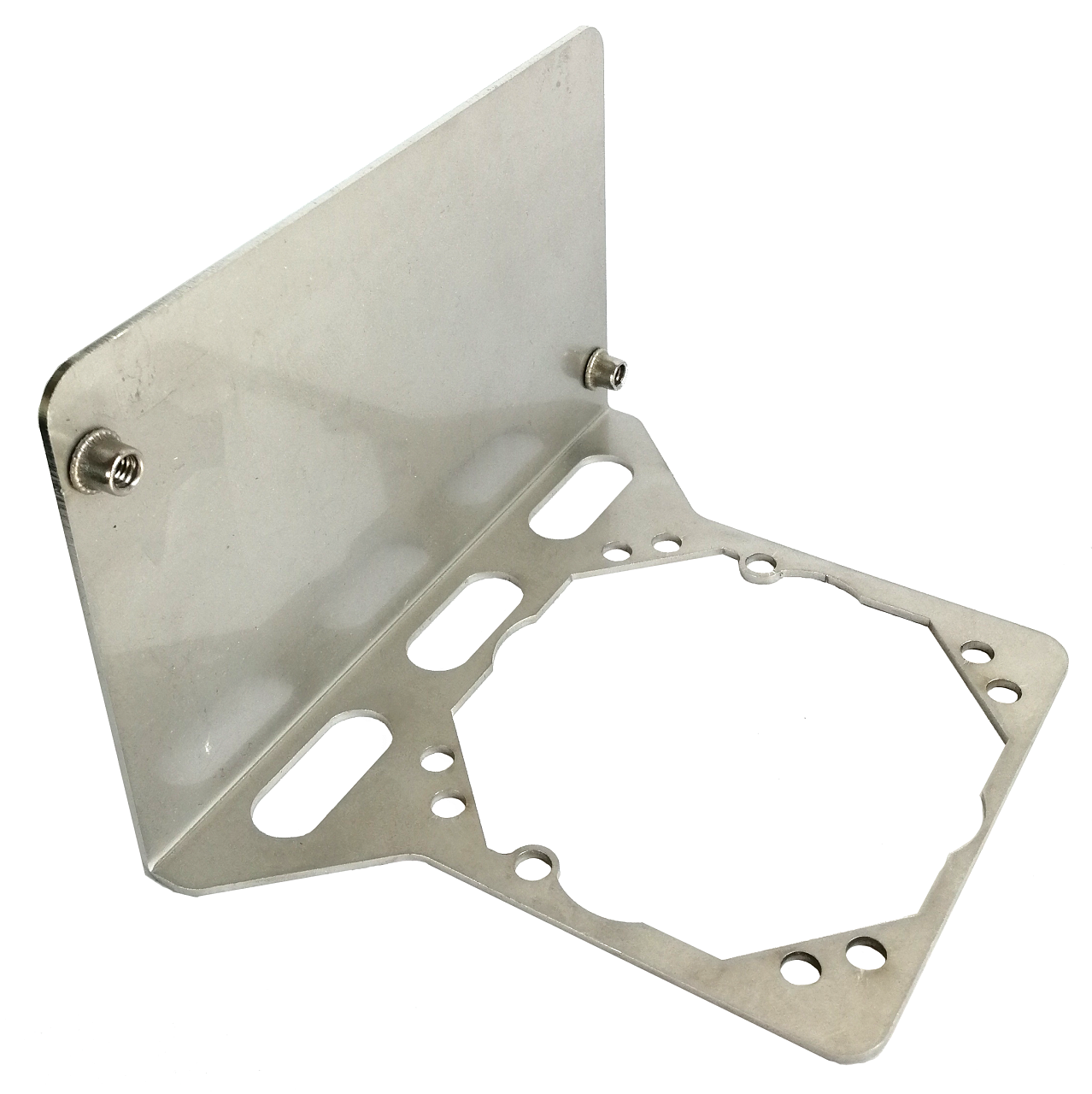

1x MKK-S (per un facile montaggio dell'Exbox su ExMax)
