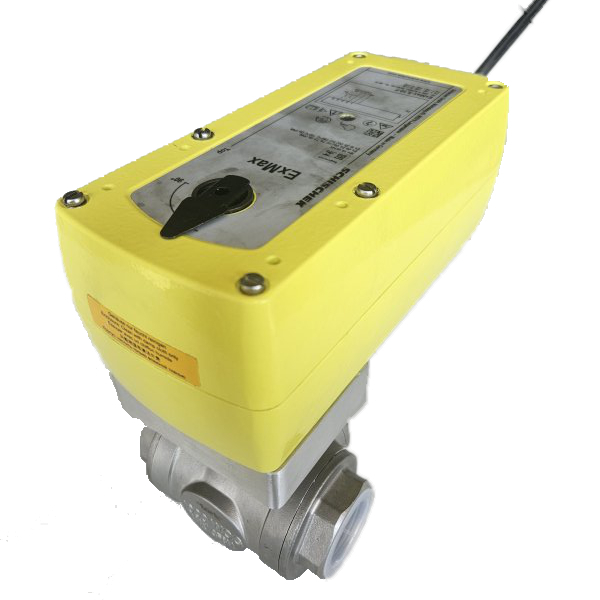

Assemblaggio dell'attuatore Schischek ExMax-15-F e della valvola a sfera Tork TKV904.25 rappresenta una soluzione robusta e affidabile per applicazioni industriali dove è richiesta una gestione precisa e sicura del flusso dei media. La combinazione di un attuatore elettrico progettato per ambienti a rischio di esplosione e una valvola a sfera in acciaio inossidabile con guarnizione in PTFE garantisce una lunga durata e ampie possibilità di utilizzo.

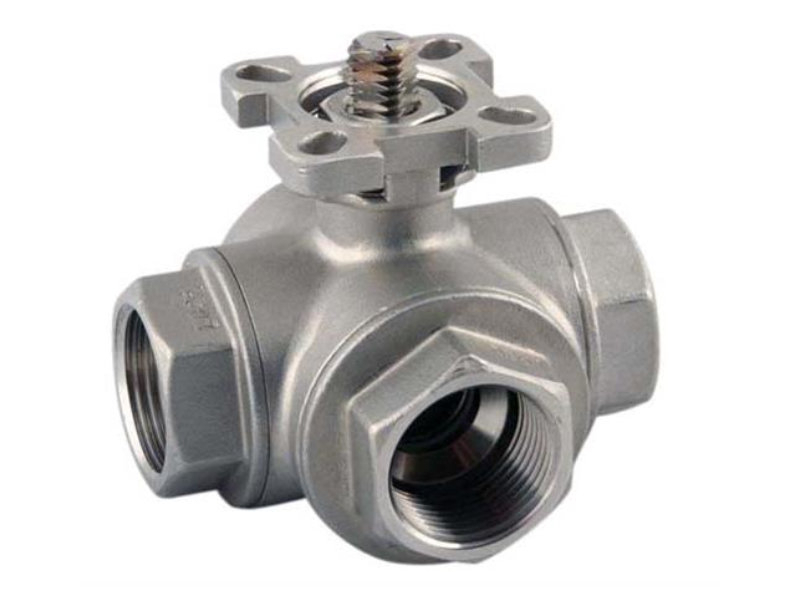

La valvola a sfera Tork TKV904 è fornita di serie con foratura a L. In caso di richiesta per una versione con foratura a T, vi preghiamo di contattarci.

Il modello TKV904.25 è realizzato in acciaio inossidabile AISI 316 e dotato di sedi in PTFE, il che consente il suo impiego con diversi liquidi e gas. L'assemblaggio è quindi la scelta ideale per operazioni impegnative dove è richiesta resistenza alla pressione, alla temperatura e a media chimicamente aggressivi.

Media adatti

• Liquidi: acqua, vapore, oli idraulici e minerali, altri liquidi neutri e chimicamente più impegnativi nell'ambito della resistenza del PTFE.

• Gas: aria compressa, azoto (N₂), anidride carbonica (CO₂), ossigeno (O₂ – in montaggio pulito senza grasso), idrogeno (H₂ – limitatamente), elio (He), argon (Ar) e altri gas inerti.

L'intervallo di utilizzo è da –40 °C a +180 °C e fino a una pressione di PN 63 (63 bar).

Contenuto dell'assemblaggio

1x ExMax-15-F

1x Valvola a tre vie TKV904.25

1x Adattatore per il collegamento dell'attuatore alla valvola

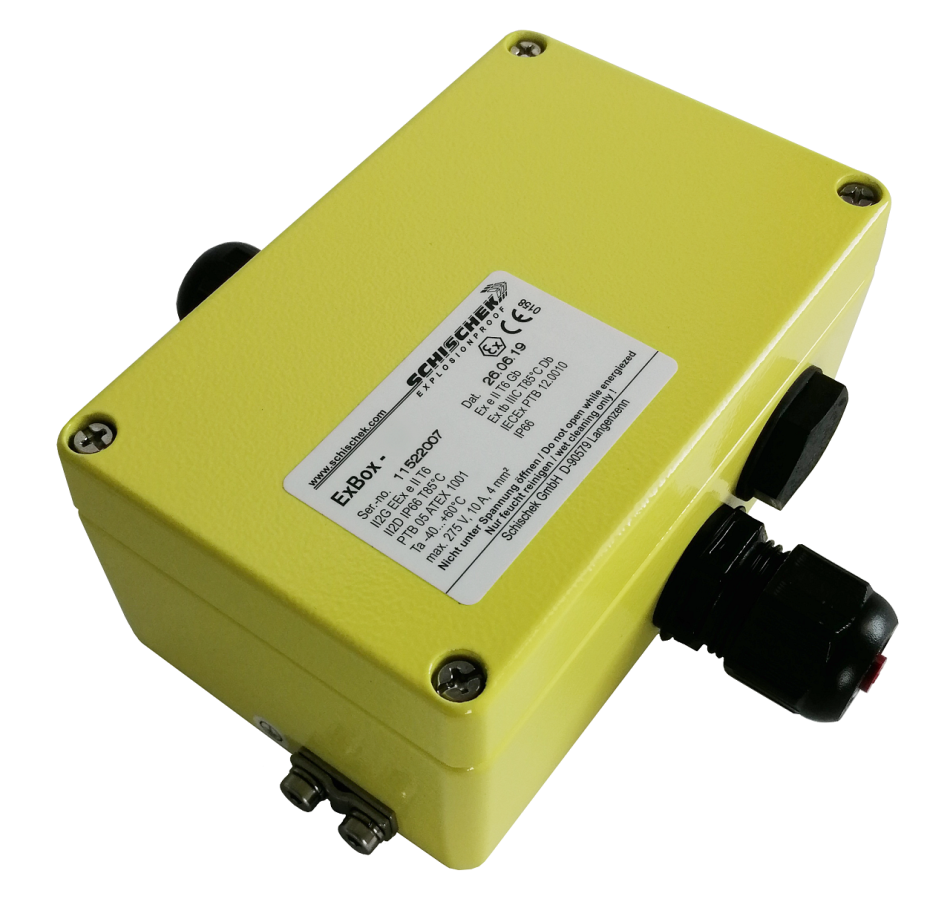

1x Exbox-3P (per il collegamento dei cavi in ambienti Ex)

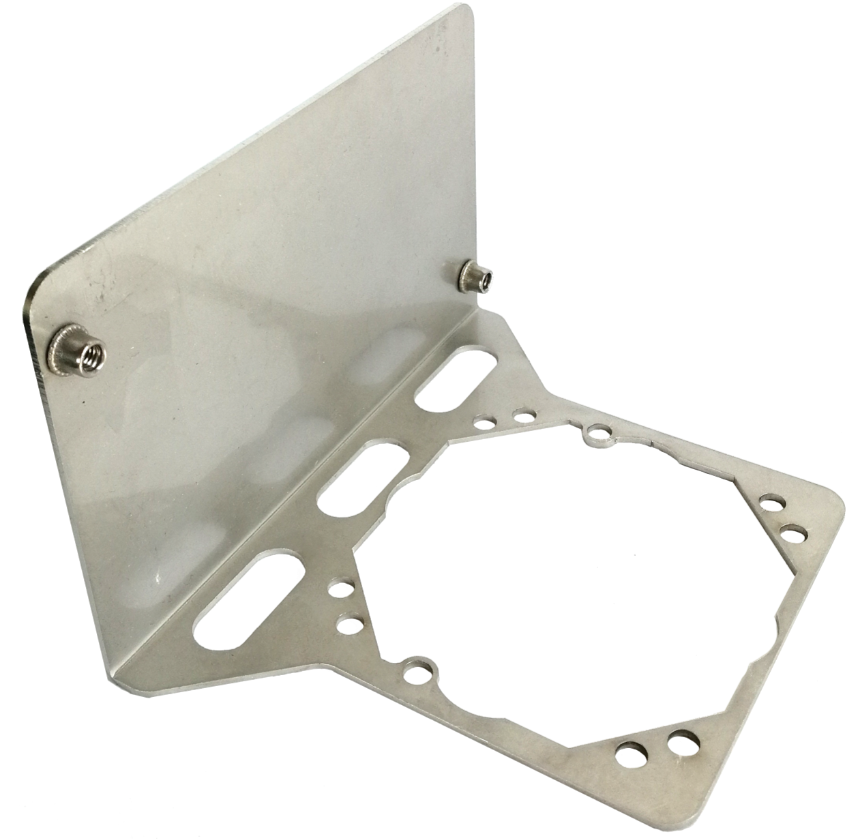

1x MKK-S (per un facile montaggio dell'Exbox su ExMax)
