L'assemblaggio dell'attuatore Schischek ExMax-15.30-Y e della valvola miscelatrice a tre vie 3F100 rappresenta una soluzione robusta e affidabile per applicazioni industriali dove è richiesta una regolazione precisa del flusso di fluidi di riscaldamento e raffreddamento. La combinazione di un attuatore elettrico certificato ATEX e di una valvola in ghisa con attacco flangiato garantisce una lunga durata e un funzionamento affidabile anche in condizioni difficili.

La versione Y consente un controllo continuo 0–10 V / 4–20 mA e supporta anche il controllo a tre punti.

Le valvole a tre vie della serie 3F sono progettate per funzioni di miscelazione e distribuzione nei sistemi di riscaldamento e raffreddamento. Grazie alla robusta costruzione in ghisa e all'attacco flangiato, rappresentano una soluzione affidabile per applicazioni con esigenze più elevate di flusso stabile e regolazione precisa.

I modelli 3F sono realizzati in ghisa di alta qualità e dotati di componenti interni e guarnizioni adatti a una vasta gamma di fluidi. Le valvole sono una scelta adatta per impianti dove è richiesta una lunga durata, un'installazione semplice e una costruzione meccanicamente resistente.

Fluidi adatti

• Liquidi: acqua, fluidi refrigeranti, fluidi termovettori compatibili con EPDM.

• Gas: la valvola è progettata principalmente per liquidi; l'uso per gas è consentito solo dopo la valutazione della compatibilità e della classe di pressione.

L'intervallo di utilizzo va da –10 °C a +110 °C e fino alla classe di pressione PN 6.

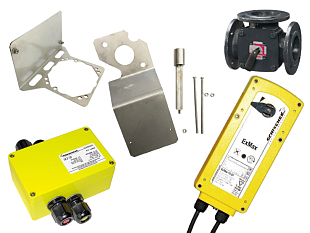

Contenuto dell'assemblaggio

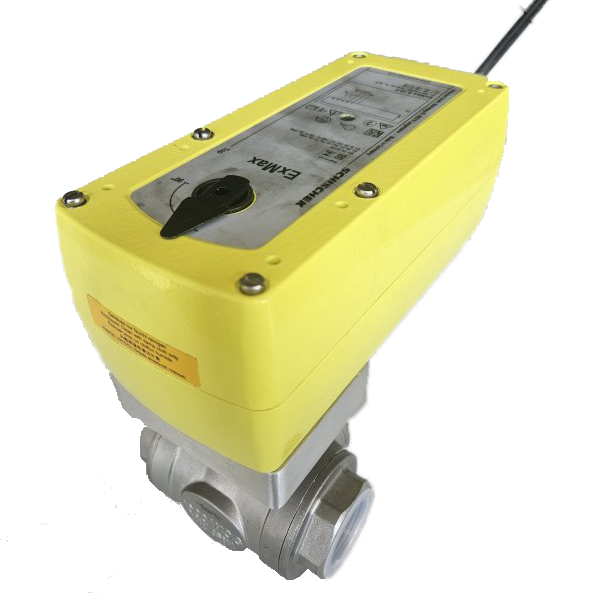

1x ExMax-15.30-Y

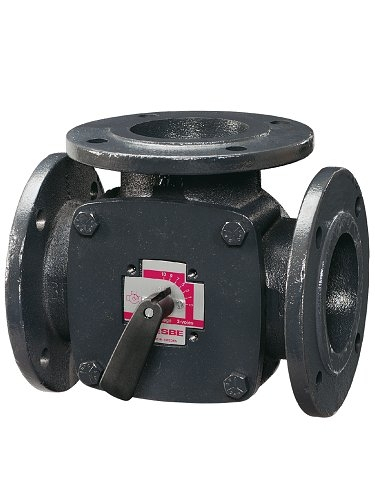

1x Valvola a tre vie 3F100

1x Adattatore per il collegamento dell'attuatore alla valvola

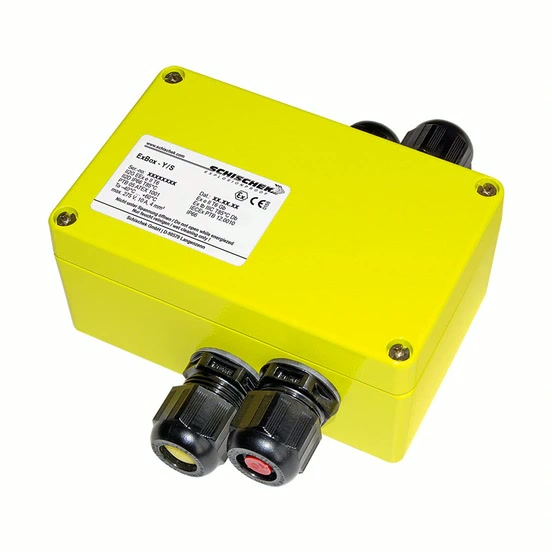

1x Exbox-Y/S (per il collegamento dei cavi in ambienti Ex)

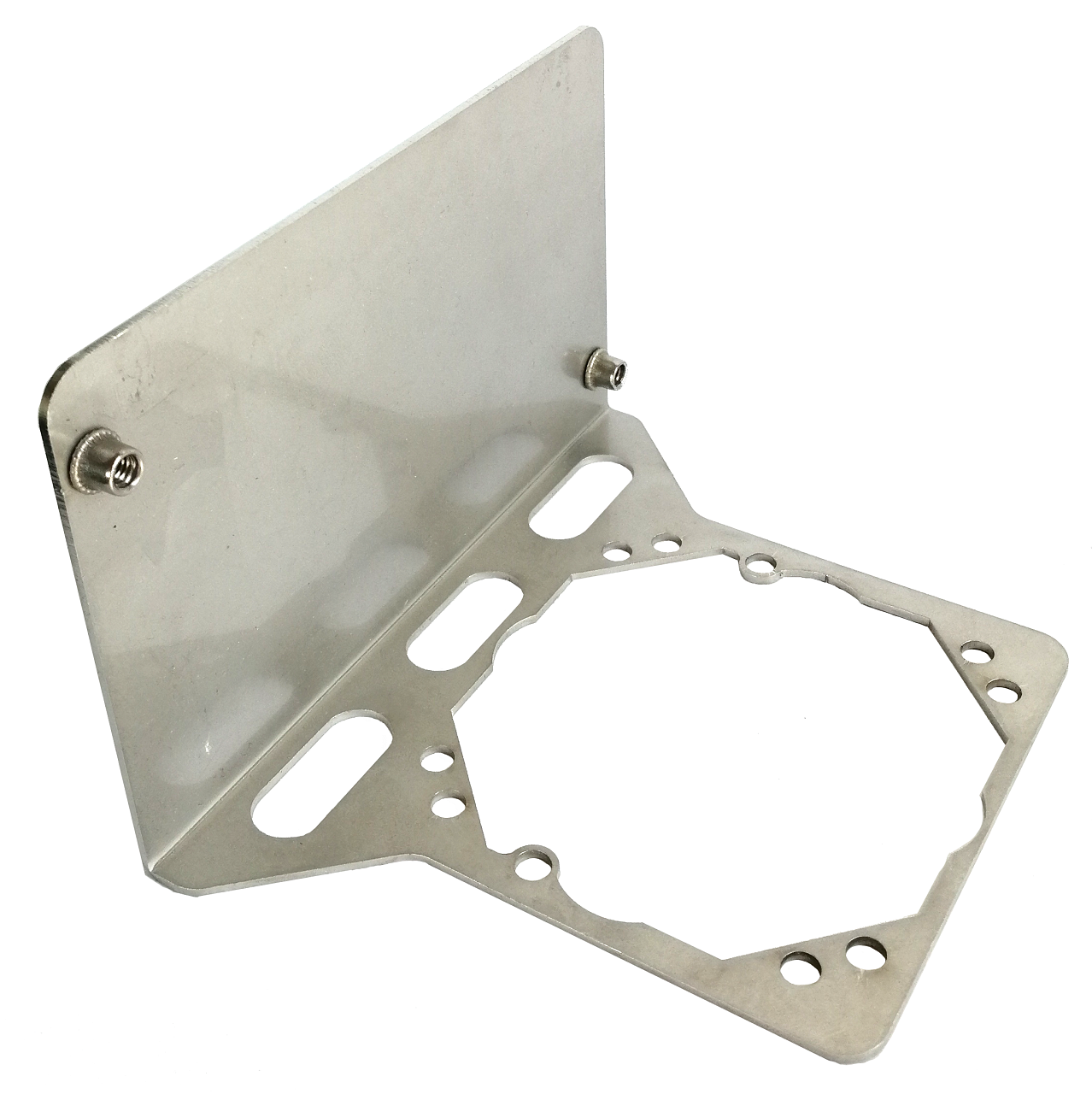

1x MKK-S (per un facile montaggio dell'Exbox su ExMax)
