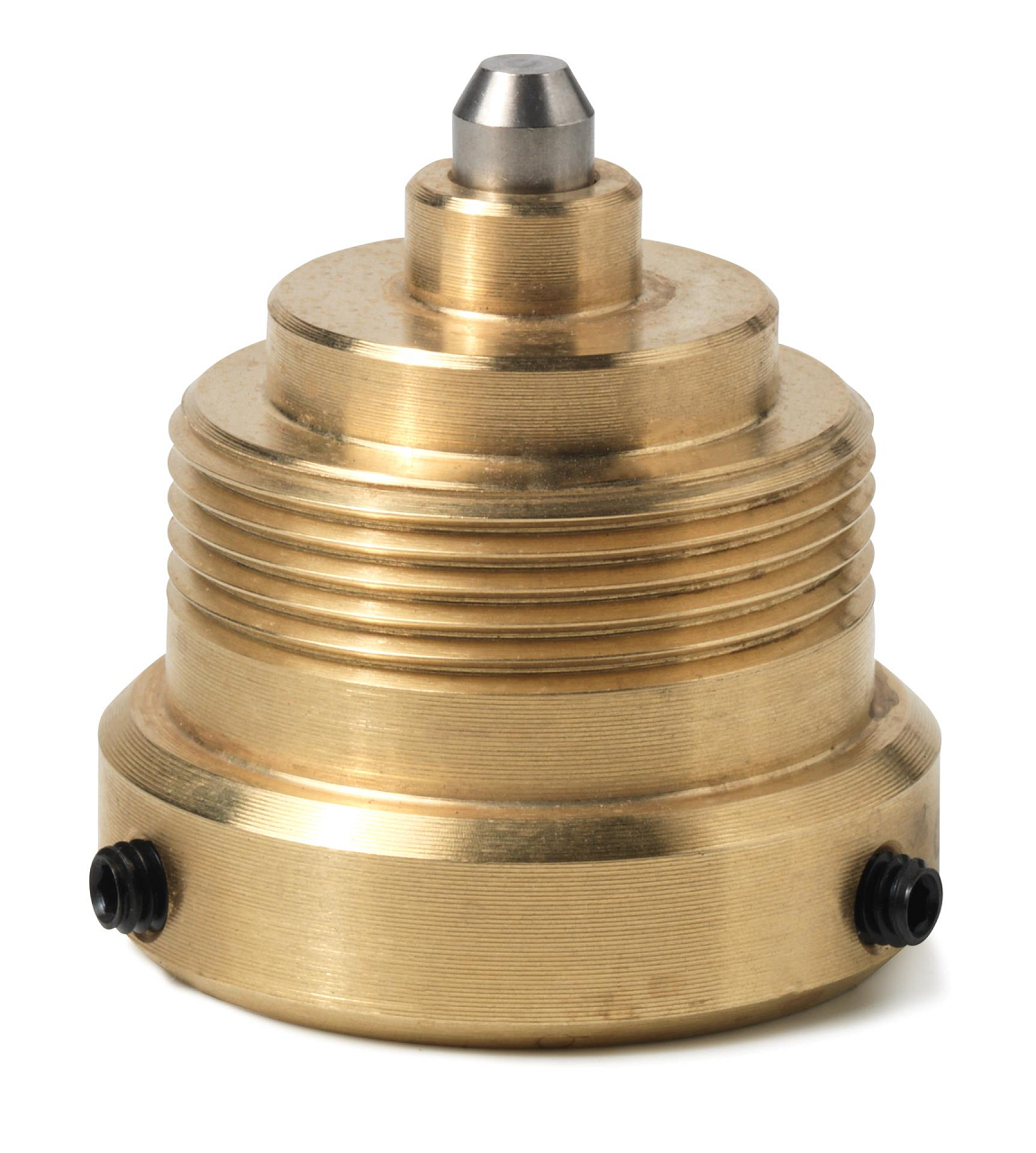

L’adattatore AL100 serve per montare gli attuatori elettrici delle serie SSP31..., SSP81... e SSP61... sui vecchi tipi di valvole 2W..., 3W... e 4W..., che non sono direttamente compatibili con il montaggio diretto mediante ghiera M30 × 1,5.

Impiego

L’adattatore è destinato all’installazione degli attuatori SSP... sulle valvole Siemens delle serie precedenti:

• 2W... – valvole a due vie
• 3W... – valvole a tre vie
• 4W... – valvole a tre vie con bypass a T

Caratteristiche

• Consente il montaggio diretto degli attuatori SSP... sui vecchi tipi di valvole
• Filettatura di collegamento: M30 × 1,5
• Fornito con istruzioni di montaggio n. 74 319 0302 0

Avvertenza

L’utilizzo degli attuatori SSP... in combinazione con valvole di altri produttori (diversi da Siemens) annulla la validità della garanzia offerta da Siemens. Per un funzionamento senza problemi, le valvole devono soddisfare i seguenti requisiti:

• Collegamento filettato con ghiera M30 × 1,5
• Forza nominale F ≤ 160 N
• Dimensione x (con valvola completamente aperta): x > 9,0 mm
• Dimensione y (con valvola completamente chiusa): y = 14,5 mm
