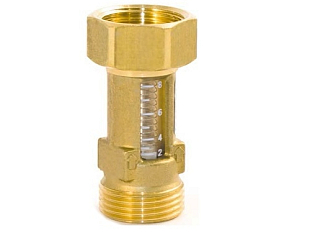

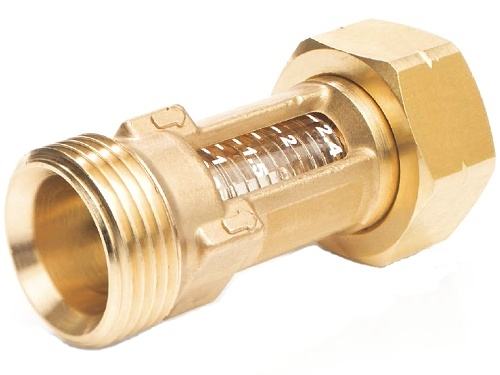

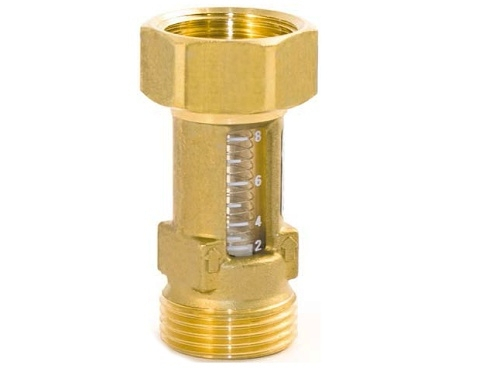

Misuratore di portata Taconova Flowmeter è progettato per l'indicazione diretta e il controllo del flusso nei sistemi idronici. Si tratta di uno strumento di misura con galleggiante, molla di ritorno e tubo trasparente. Il misuratore di portata è molto compatto, il che consente l'installazione anche in spazi molto ristretti. L'installazione è possibile in qualsiasi posizione (è solo necessario assicurarsi che la freccia indichi la direzione del flusso).

Principio di misurazione

La misurazione del flusso del mezzo si basa sul principio del galleggiante trasportato dal mezzo che scorre contro la molla di ritorno. La visualizzazione del flusso misurato è su una scala calibrata.

Mezzi

• Acqua con additivi anticorrosivi e antigelo appropriati
• Acqua di riscaldamento o raffreddamento

Dati tecnici

• DN 15; Euroconus per connessione TACONOVA / Heimeier / Herz
• Gamma di portata 1,0-3,5 l/min
• Kvs 1,1 m3/h
• Temperatura max. 100 °C
• Pressione operativa max. 10 bar

Materiali utilizzati

• Corpo della valvola in ottone
• Corpo di misura in plastica
• Parti interne in acciaio inossidabile e plastica
• Tubo trasparente in plastica resistente al calore e meccanicamente
• Guarnizioni in EPDM
