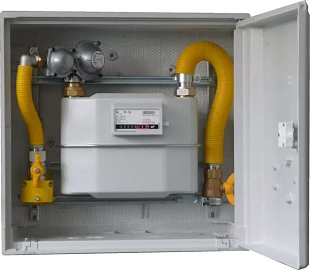

L’armadio S 300 DC costituisce la base dell’intero gruppo. È realizzato mediante stampaggio con contemporaneo indurimento di un composito plastico-poliestere rinforzato con fibra di vetro (SMC). Viene fornito di serie in colore grigio chiaro; lo sportello è dotato di un meccanismo di chiusura azionato con chiavetta e si apre di circa 100°. Le dimensioni interne dell’armadio (500 × 510 × 230 mm) offrono spazio sufficiente per il contatore gas, il telaio H e i necessari collegamenti delle tubazioni.

Sul telaio di installazione H è montato in modo fisso il gruppo SET 6 FLEXI UNI, che comprende il regolatore di pressione FISHER B10 NG in esecuzione ad angolo, tubi flessibili in acciaio inox di ingresso e uscita (Flexira CATS) e una staffa di ancoraggio con interasse dei bocchelli regolabile da 100 a 250 mm. L’attacco di ingresso è nella dimensione 3" (raccordo ad angolo dall’allacciamento), l’attacco di uscita verso il contatore gas è nella dimensione 1". Il gruppo viene fornito senza rubinetto di intercettazione in ingresso (HUP); l’HUP fa parte della dotazione standard dell’allacciamento e viene installato davanti all’armadio.

Vantaggi principali

• Gruppo completo chiavi in mano – armadio, telaio H, regolatore e tubi flessibili forniti come un unico insieme; elimina la necessità di acquistare separatamente i singoli componenti.
• Interasse UNI regolabile 100–250 mm – un solo gruppo copre tutti gli interassi standard dei bocchelli dei contatori gas, quindi può essere installato sia su edifici nuovi sia ristrutturati senza dover scegliere una specifica variante di interasse.
• Esecuzione ad angolo 3" ingresso / 1" uscita – ideale per l’alimentazione da tubazione interrata in PE attraverso lo zoccolo o la parete perimetrale, minimizza il numero di curve nel percorso della tubazione.
• Regolatore FISHER B10 NG – regolatore diretto a due stadi esente da manutenzione con portata massima di 6 m³/h e pressione di uscita di 21 mbar; certificato secondo EN 88 e approvato per le reti della società di distribuzione.
• Tubi flessibili in acciaio inox – assorbono le imprecisioni di montaggio e i piccoli movimenti della tubazione; resistenti alla corrosione per tutta la durata di vita.
• Armadio in composito SMC – elevata resistenza meccanica, resistenza termica e resistenza ai raggi UV senza necessità di verniciatura o di ulteriori trattamenti superficiali.
• Installazione in nicchia o a parete – l’armadio può essere fissato in una nicchia in muratura, montato sulla facciata oppure installato su un basamento opzionale come elemento indipendente ancorato al suolo.
